Secador de Ração PET Horizontal

Artigo Técnico: Secador de Ração PET Horizontal – Funcionamento, Componentes e Aplicações Industriais

1. O QUE É UM SECADOR DE RAÇÃO PET HORIZONTAL?

O Secador de Ração PET Horizontal é um equipamento industrial utilizado principalmente após a extrusão para reduzir e controlar a umidade da ração, preparando o produto para as etapas seguintes do processo, como resfriamento, aplicação de gordura ou outros ingredientes, e embalagem.

Sua construção é predominantemente horizontal, com o produto sendo transportado continuamente através de uma ou mais zonas de secagem.

Durante a operação, a ração permanece distribuída sobre uma superfície de transporte, enquanto ar aquecido circula através do produto, promovendo a remoção da umidade.

O equipamento pode trabalhar com diferentes configurações de comprimento, número de passagens, zonas de temperatura, sistemas de ventilação e formas de movimentação do produto.

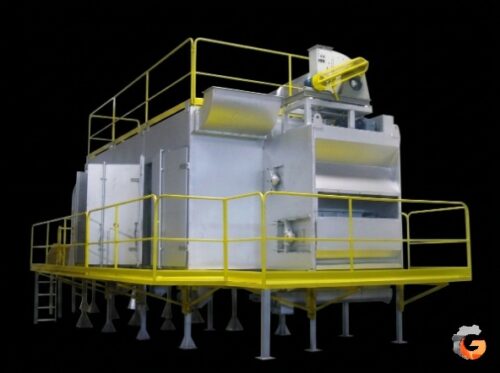

[INSERIR IMAGEM – Secador de Ração PET Horizontal completo, com destaque para a estrutura, esteiras, ventiladores e sistema de dutos]

2. COMO FUNCIONA O SECADOR DE RAÇÃO PET HORIZONTAL?

O funcionamento começa com a entrada da ração extrusada no secador.

Um sistema de alimentação distribui o produto sobre a superfície de transporte, procurando manter uma camada uniforme de ração ao longo da área de secagem.

A ração percorre o equipamento enquanto o ar aquecido é conduzido através da camada de produto.

A combinação entre temperatura do ar, velocidade do ar, espessura da camada e tempo de residência determina a eficiência da secagem.

Em equipamentos com múltiplas zonas, esses parâmetros podem ser ajustados de maneira independente ou parcialmente independente ao longo do percurso.

Sistema de movimentação

A movimentação do produto normalmente é realizada por esteiras transportadoras, podendo existir uma ou várias passagens dentro do mesmo equipamento.

Em configurações multipasse, a ração pode mudar de nível ou direção ao longo do percurso, aumentando o tempo de permanência sem exigir um equipamento excessivamente comprido.

A velocidade de movimentação influencia diretamente o tempo de residência do produto.

Sistema de circulação de ar

Ventiladores fazem a circulação do ar através das zonas de secagem.

Dependendo do projeto, parte do ar pode ser recirculada, enquanto outra parcela é direcionada para a exaustão para remover a umidade retirada da ração.

A distribuição adequada do ar é fundamental para evitar regiões com secagem insuficiente ou excessiva.

Sistema de aquecimento

O ar utilizado na secagem pode ser aquecido por diferentes fontes térmicas.

Em instalações industriais, vapor pode ser utilizado como fonte de energia térmica, normalmente através de trocadores de calor que aquecem o ar de processo.

Também podem existir outras fontes de aquecimento, dependendo da configuração do equipamento e da planta industrial.

Portanto, é importante diferenciar a fonte de energia térmica do meio utilizado para realizar a secagem. No sistema convencional, o produto é submetido à circulação de ar aquecido.

[INSERIR IMAGEM – Diagrama simplificado do funcionamento do Secador Horizontal: alimentação, distribuição, circulação de ar, zonas de secagem e descarga]

3. PRINCIPAIS COMPONENTES

O Secador Horizontal de Ração PET é formado por um conjunto de sistemas mecânicos, térmicos e de ventilação que trabalham de maneira integrada.

Câmara de secagem

É a estrutura principal onde ocorre a passagem do produto.

Normalmente é dividida em zonas ou módulos, permitindo controlar diferentes condições ao longo do percurso.

A construção deve possibilitar acesso para inspeção, limpeza e manutenção.

Esteiras transportadoras

As esteiras são responsáveis pela movimentação contínua da ração dentro do equipamento.

Sua construção, material, largura e sistema de acionamento variam conforme o projeto.

Em equipamentos multipasse, podem existir várias esteiras trabalhando em diferentes níveis.

Sistema de alimentação e distribuição

O produto precisa ser distribuído de maneira uniforme sobre a esteira.

Uma distribuição inadequada pode gerar diferentes espessuras de camada e, consequentemente, diferenças de umidade na ração na saída do equipamento.

Sistema de acionamento

O movimento das esteiras pode utilizar motorredutor, correntes, engrenagens, eixos, tambores e rolamentos, conforme a configuração construtiva.

O controle da velocidade pode ser realizado por inversor de frequência.

Sistema de ventilação

É composto principalmente por ventiladores, motores, dutos e dispositivos de controle do fluxo de ar.

O sistema deve garantir uma distribuição adequada do ar entre as diferentes zonas do secador.

Sistema de aquecimento

Pode incluir trocadores de calor, válvulas, tubulações e instrumentos de controle.

Quando utilizado vapor, o conjunto deve permitir controlar adequadamente a energia térmica fornecida ao ar de secagem.

Sistema de exaustão

Responsável pela retirada do ar carregado de umidade.

A exaustão pode trabalhar em conjunto com sistemas de recirculação para melhorar o aproveitamento energético.

Instrumentação e automação

Sensores e dispositivos de controle podem monitorar temperatura, velocidade, pressão, umidade e outras variáveis do processo.

Em equipamentos mais automatizados, essas informações são integradas ao sistema de controle da linha.

[INSERIR TABELA – Principais componentes do Secador Horizontal e respectivas funções]

4. SISTEMA DE AQUECIMENTO E CIRCULAÇÃO DE AR

A eficiência do secador depende diretamente da capacidade de fornecer energia térmica e movimentar o ar de maneira uniforme através da ração.

O sistema de aquecimento eleva a temperatura do ar utilizado no processo.

Quando o equipamento utiliza vapor, o vapor fornece energia ao trocador de calor, que transfere essa energia para o ar de processo.

O ar aquecido é então distribuído pelas zonas do secador.

Durante a passagem pela camada de ração, o ar recebe parte da umidade retirada do produto.

Esse ar úmido precisa ser parcialmente evacuado através do sistema de exaustão.

Em projetos que utilizam recirculação, parte do ar pode retornar ao sistema de aquecimento, reduzindo a necessidade de aquecer continuamente uma quantidade totalmente nova de ar.

[INSERIR IMAGEM – Sistema de aquecimento, ventilação, dutos, recirculação e exaustão]

5. MOVIMENTAÇÃO E TEMPO DE RESIDÊNCIA DA RAÇÃO

O tempo de residência representa o período durante o qual a ração permanece dentro do secador.

Esse parâmetro é diretamente influenciado pela velocidade das esteiras e pela configuração do percurso interno.

A espessura da camada de produto também exerce influência importante.

Uma camada muito espessa pode dificultar a passagem do ar e aumentar a diferença de umidade entre as regiões da camada.

Por outro lado, uma camada muito fina pode alterar a capacidade produtiva e as condições de transferência de calor e massa.

Em equipamentos multipasse, a ração percorre diferentes níveis até atingir a saída, aumentando o percurso disponível para a secagem.

O objetivo é obter a umidade desejada na saída sem comprometer as características físicas e nutricionais do produto.

6. APLICAÇÕES INDUSTRIAIS

O Secador Horizontal é utilizado principalmente em linhas industriais de produção de alimentos extrusados.

Entre suas aplicações estão:

• ração seca para cães;
• ração seca para gatos;
• alimentos extrusados para animais;
• produtos para peixes e aquicultura;
• outros produtos extrusados que necessitem de redução controlada de umidade.

A configuração do equipamento deve ser compatível com as características físicas do produto e com a capacidade da linha de extrusão.

[INSERIR IMAGEM – Secador Horizontal integrado a uma linha de produção de ração PET]

7. CAPACIDADE E PRINCIPAIS PARÂMETROS OPERACIONAIS

A capacidade de um Secador Horizontal não pode ser determinada apenas pelo tamanho externo do equipamento.

Ela depende de diversos fatores relacionados ao produto e ao processo.

Entre os principais estão:

Capacidade de alimentação: quantidade de produto recebida pelo secador por unidade de tempo.

Umidade de entrada: condição da ração após a extrusão.

Umidade desejada na saída: condição necessária para as etapas seguintes.

Temperatura do ar: condição térmica utilizada nas diferentes zonas.

Velocidade do ar: determina a intensidade da circulação através da camada de produto.

Espessura da camada: quantidade de produto presente sobre a esteira.

Tempo de residência: período disponível para a remoção da umidade.

Número de passagens: configuração utilizada para ampliar o percurso de secagem.

Consumo térmico: energia necessária para atingir as condições desejadas.

Potência instalada: soma dos motores e demais equipamentos elétricos.

[INSERIR TABELA – Principais parâmetros técnicos para dimensionamento de um Secador Horizontal de Ração PET]

8. CRITÉRIOS PARA SELEÇÃO DO EQUIPAMENTO

A escolha de um Secador Horizontal deve começar pelas características da linha de produção.

A capacidade de extrusão é um dos primeiros parâmetros a ser considerado, mas não é suficiente para definir o equipamento.

Também devem ser avaliadas a umidade da ração na entrada e na saída, características do produto, densidade, formato dos pellets e condições desejadas de operação.

O espaço disponível para instalação também precisa ser analisado.

Como o Secador Horizontal ocupa uma área significativa em função de seu comprimento, é necessário verificar antecipadamente o espaço disponível na planta.

Outro ponto importante é a disponibilidade da fonte térmica.

Caso a planta utilize vapor, deve ser avaliada a capacidade da rede existente e a necessidade de instalação ou adequação do sistema de aquecimento.

Também devem ser considerados automação, consumo energético, facilidade de limpeza, acesso para manutenção e disponibilidade de peças de reposição.

[INSERIR TABELA – Critérios para seleção de Secador Horizontal de Ração PET]

9. ASPECTOS OPERACIONAIS

A operação adequada depende da estabilidade das principais variáveis do processo.

A alimentação deve ocorrer de maneira contínua e uniforme.

A distribuição da ração sobre a esteira precisa manter uma camada relativamente homogênea.

A temperatura e o fluxo de ar devem ser ajustados de acordo com o produto e com o nível de umidade desejado.

A velocidade das esteiras deve proporcionar tempo de residência suficiente para a secagem.

O sistema de exaustão também precisa permanecer equilibrado com o volume de ar introduzido no equipamento.

Alterações na formulação, tamanho dos pellets ou umidade de entrada podem exigir ajustes nas condições de operação.

Por isso, a operação do secador deve ser analisada em conjunto com a extrusora e os equipamentos instalados posteriormente na linha.

10. CUIDADOS NA INSTALAÇÃO

Antes da instalação, devem ser verificadas as dimensões totais do equipamento e o espaço necessário para operação e manutenção.

O comprimento e a largura precisam ser compatíveis com o layout da fábrica.

Também deve ser avaliada a altura necessária para os dutos, ventiladores e demais componentes instalados sobre ou ao redor do secador.

A base deve possuir capacidade adequada para suportar o equipamento e as cargas de operação.

As conexões elétricas devem ser compatíveis com os motores e sistemas de automação.

Quando houver aquecimento por vapor, devem ser verificadas as tubulações, válvulas, controles e condições de fornecimento da planta.

O sistema de exaustão também precisa ser corretamente dimensionado e conectado.

Outro ponto importante é garantir acesso seguro às áreas de inspeção, limpeza e manutenção.

[INSERIR IMAGEM – Exemplo de implantação de Secador Horizontal com áreas de acesso e manutenção]

11. MANUTENÇÃO E INSPEÇÃO

A manutenção do Secador Horizontal deve considerar principalmente os sistemas de movimentação, ventilação, aquecimento e controle.

Esteiras e sistema de movimentação

Devem ser verificadas as condições das esteiras, roletes, tambores, rolamentos, correntes, engrenagens e elementos de tensionamento, conforme a configuração do equipamento.

O desalinhamento da esteira pode provocar desgaste prematuro e comprometer o transporte do produto.

Ventiladores e motores

Devem ser avaliados ruídos, vibrações, temperatura dos mancais, condições dos rolamentos e funcionamento dos motores.

Acúmulo de material nas partes móveis também deve ser evitado.

Sistema térmico

Trocadores de calor, válvulas, tubulações e instrumentos devem ser inspecionados periodicamente.

Vazamentos ou falhas no sistema de controle térmico podem alterar significativamente as condições de secagem.

Dutos e exaustão

O acúmulo de partículas nos dutos pode reduzir a eficiência da circulação de ar.

Também devem ser verificadas conexões, registros, ventiladores e pontos de exaustão.

Limpeza

A limpeza interna é fundamental em equipamentos destinados à produção de alimentos.

O acúmulo de resíduos pode favorecer contaminação, alterar a passagem do ar e aumentar o risco de problemas operacionais.

12. PRINCIPAIS PEÇAS DE REPOSIÇÃO

A relação de peças depende da marca, modelo, idade e configuração do Secador Horizontal.

Entre os componentes que podem exigir substituição estão:

Sistema de movimentação: esteiras, roletes, tambores, rolamentos, correntes, engrenagens e elementos de tensionamento.

Acionamento: motores, motorredutores, acoplamentos e componentes de transmissão.

Ventilação: motores, rolamentos, hélices ou rotores e elementos de vedação.

Sistema térmico: válvulas, sensores, elementos de controle e componentes dos trocadores de calor.

Instrumentação: sensores de temperatura, pressão e outros dispositivos utilizados pelo sistema de controle.

Automação: inversores de frequência, contatores, relés, módulos e componentes do painel elétrico.

Em equipamentos usados, a disponibilidade dessas peças deve ser verificada antes da aquisição.

13. PERIFÉRICOS E EQUIPAMENTOS AUXILIARES

O Secador Horizontal normalmente trabalha integrado a outros equipamentos da linha.

Na entrada, pode receber a ração diretamente do sistema de extrusão ou de equipamentos intermediários responsáveis pelo transporte e alimentação.

Na saída, pode alimentar um resfriador, sistema de aplicação de ingredientes, transporte pneumático ou mecânico e posteriormente a etapa de embalagem.

Também podem fazer parte da instalação:

• ventiladores;
• dutos de ar;
• sistema de exaustão;
• trocadores de calor;
• válvulas e tubulações de vapor;
• sensores e sistemas de automação;
• equipamentos de transporte entre etapas.

A configuração dos periféricos varia de acordo com o projeto da linha.

[INSERIR IMAGEM – Secador Horizontal com seus principais periféricos e conexões]

14. CUIDADOS NA COMPRA DE UM SECADOR HORIZONTAL USADO

A compra de um Secador Horizontal usado exige uma avaliação que vá além das condições externas do equipamento.

É importante identificar fabricante, modelo, dimensões, capacidade nominal e configuração construtiva.

Também devem ser verificadas a quantidade de passagens, condições das esteiras e sistema de movimentação.

Os ventiladores e motores precisam ser avaliados quanto a ruídos, vibração, aquecimento e condições dos rolamentos.

No sistema térmico, devem ser verificadas as condições dos trocadores de calor, válvulas, tubulações e instrumentos.

A estrutura interna deve ser inspecionada para identificar corrosão, deformações, desgaste ou reparos anteriores.

Também é recomendável verificar o estado dos dutos e do sistema de exaustão.

Quando disponível, o histórico de manutenção pode ajudar a identificar componentes que já foram substituídos e aqueles que podem exigir intervenção após a aquisição.

Outro ponto importante é verificar se o equipamento está completo, incluindo motores, ventiladores, painéis, instrumentos, dutos e demais componentes necessários à instalação.

Antes da compra, também deve ser analisada a disponibilidade de peças de reposição e a possibilidade de adequação do equipamento à capacidade e às características da linha existente.

15. EVOLUÇÃO TECNOLÓGICA

Os Secadores Horizontais evoluíram principalmente em relação ao controle das condições de secagem, automação e eficiência energética.

Equipamentos modernos podem utilizar zonas independentes de controle, permitindo diferentes condições de temperatura e circulação de ar ao longo do percurso.

A utilização de inversores de frequência permite controlar com maior precisão a velocidade das esteiras e, consequentemente, o tempo de residência.

Sistemas de recirculação de ar também podem contribuir para o aproveitamento da energia térmica.

Sensores e sistemas de automação permitem acompanhar as condições de operação e realizar ajustes durante o processo.

Em projetos mais modernos, o objetivo é obter maior uniformidade de umidade com menor consumo energético e maior estabilidade operacional.

CONSIDERAÇÕES FINAIS

O Secador de Ração PET Horizontal é um equipamento fundamental nas linhas de produção de alimentos extrusados, sendo responsável por reduzir e controlar a umidade do produto após a extrusão.

Seu desempenho depende da integração entre movimentação da ração, distribuição da camada, circulação de ar, energia térmica, tempo de residência e sistema de exaustão.

Na avaliação de um equipamento novo ou usado, é importante analisar não apenas sua capacidade nominal, mas também configuração, estado dos componentes, sistema térmico, ventilação, automação, consumo e facilidade de manutenção.

Uma avaliação técnica adequada permite determinar se o equipamento é compatível com a produção desejada e quais investimentos serão necessários para sua instalação ou recuperação.

FALE COM A GRANELLI – ATIVOS INDUSTRIAIS

Precisa adquirir, vender ou avaliar um Secador de Ração PET Horizontal?

A equipe da Granelli – Ativos Industriais está pronta para ajudar você com total segurança e transparência.

👉 Clique no link abaixo, veja todas as ofertas e fale com nossos corretores:

https://www.granelli.com.br/ofertas/secador-de-racao-pet

👉 Ou entre em contato conosco preenchendo o formulário abaixo
