ARTIGO TÉCNICO: EXTRATOR ROTOCELL – O QUE É, COMO FUNCIONA E SUAS APLICAÇÕES INDUSTRIAIS

1. O QUE É O EXTRATOR ROTOCELL?

O Extrator Rotocell é um dos principais equipamentos utilizados na extração contínua de óleo vegetal por solvente e pode ser considerado o coração da unidade de extração, pois é nele que ocorre a separação do óleo contido na matéria-prima.

Seu funcionamento baseia-se no contato controlado entre o material previamente preparado e um solvente, normalmente à base de hexano. Durante esse processo, o solvente atravessa a massa de matéria-prima, dissolve o óleo presente em sua estrutura e forma uma mistura líquida conhecida como miscela.

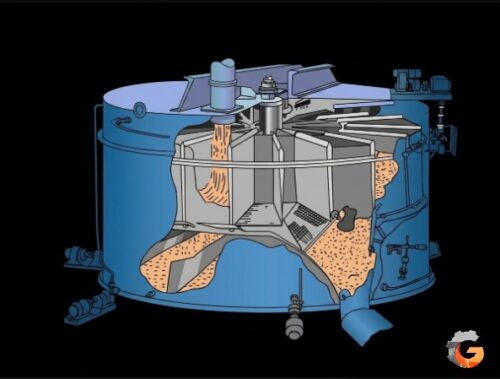

O equipamento é formado, de maneira geral, por um conjunto rotativo dividido em células ou compartimentos. Essas células recebem continuamente a matéria-prima e percorrem diferentes zonas de lavagem, permitindo que o solvente percole através do leito e promova a extração do óleo.

Ao final do percurso, o Rotocell gera duas correntes principais. A primeira é a miscela, formada pela mistura de óleo vegetal e solvente. A segunda é o material sólido exaurido, que deixa o equipamento após a remoção da maior parte do óleo.

Os sistemas de preparação e alimentação fornecem ao extrator a matéria-prima nas condições adequadas de processamento, enquanto sistemas externos recebem a miscela e o material exaurido após sua saída. No entanto, é no Extrator Rotocell que ocorre a etapa central de contato e lavagem responsável pela extração propriamente dita.

Por sua operação contínua, construção robusta e capacidade de processamento em grande escala, o Rotocell consolidou-se como uma das tecnologias mais conhecidas para a extração de óleo vegetal por solvente.

2. ORIGEM E EVOLUÇÃO DO EXTRATOR ROTOCELL

Os sistemas que antecederam o Rotocell

Antes do desenvolvimento dos extratores rotativos por células, a extração de óleo por solvente já utilizava diferentes sistemas contínuos. Entre as tecnologias históricas estavam equipamentos baseados em cestos e outros mecanismos destinados a promover o contato entre a matéria-prima e o solvente.

Esses equipamentos contribuíram para o desenvolvimento da extração contínua, mas apresentavam diferentes limitações construtivas e operacionais.

Foi dentro dessa evolução tecnológica que surgiu o conceito do extrator rotativo dividido em células, dando origem ao sistema que posteriormente se consolidaria como Rotocell.

O surgimento do extrator rotativo por células

O desenvolvimento do extrator rotativo por células é historicamente associado à empresa norte-americana Blaw-Knox, responsável pela consolidação do conceito conhecido como Rotocel.

O princípio construtivo consistia em um rotor circular dividido por paredes radiais, formando compartimentos individuais denominados células.

A matéria-prima era alimentada continuamente nessas células enquanto o conjunto realizava uma rotação lenta. Durante seu percurso, o material recebia sucessivas etapas de lavagem com solvente, permitindo a extração do óleo por percolação.

Esse conceito representou uma importante evolução na extração contínua, reunindo em um único equipamento as funções de transporte da matéria-prima, lavagem, drenagem e descarga.

Os primeiros equipamentos e o aumento da capacidade

Os primeiros equipamentos do tipo Rotocel já foram desenvolvidos para operação industrial contínua.

Com o crescimento da indústria de processamento de oleaginosas, os equipamentos passaram por um aumento progressivo de capacidade, acompanhando a expansão das unidades de esmagamento e extração.

Registros históricos citam uma planta de extração por solvente com capacidade de 500 toneladas por dia, instalada em 1953, seguida por outra instalação de 1.200 toneladas por dia, em 1956.

Ao longo das décadas seguintes, o desenvolvimento construtivo permitiu o surgimento de extratores cada vez maiores, capazes de atender unidades de processamento de vários milhares de toneladas por dia.

Atualmente, fabricantes nacionais continuam produzindo extratores de células rotativas para grandes capacidades industriais, existindo projetos divulgados com capacidade de até 3.000 toneladas por 24 horas, dependendo da configuração e da matéria-prima processada.

O aumento da capacidade, entretanto, não ocorreu apenas pelo crescimento físico do equipamento. A evolução envolveu também melhorias no dimensionamento das células, distribuição do solvente, sistemas de acionamento, descarga e automação.

A expansão e a evolução da tecnologia

Com a consolidação do conceito original, diferentes fabricantes passaram a produzir, adaptar e aperfeiçoar extratores baseados no sistema de células rotativas.

A tecnologia passou a ser utilizada e desenvolvida por fabricantes internacionais e, posteriormente, também por empresas nacionais especializadas em equipamentos para processamento de oleaginosas.

Entre as referências históricas e atuais relacionadas à evolução dessa tecnologia estão Blaw-Knox, Krupp, Masiero, TNL Tecnal, Alliance e ETL – Extech-Link.

Cada fabricante ou geração de equipamento apresenta características próprias de construção, acionamento, descarga e suporte das células, contribuindo para a existência de diferentes configurações encontradas atualmente no mercado.

O Rotocell tradicional e o sistema de fundo móvel

Nos projetos mais antigos, as células do Rotocell utilizavam sistemas de fundo móvel ou articulado.

Ao longo da operação, cada célula transportava a matéria-prima durante as etapas de lavagem. Ao chegar à região de descarga, o mecanismo localizado em seu fundo era acionado, permitindo a saída do material exaurido.

Após a descarga, o fundo retornava à posição original para iniciar um novo ciclo.

Essa configuração exigia mecanismos adicionais, como portas, articulações, elementos de acionamento e componentes sujeitos ao desgaste provocado pela operação contínua.

Apesar da maior complexidade mecânica, muitos desses equipamentos foram construídos com estruturas robustas e permaneceram em operação durante décadas.

A evolução para o fundo fixo

Uma das principais evoluções construtivas dos extratores de células rotativas foi a substituição dos mecanismos individuais de fundo móvel por sistemas de fundo fixo.

Nessa configuração, o conjunto rotativo trabalha sobre uma superfície estacionária destinada ao suporte da matéria-prima e à drenagem da miscela.

As células percorrem essa superfície durante o ciclo de extração e, ao atingir a região de descarga, o material é direcionado para uma abertura específica.

A eliminação das portas ou fundos móveis individuais reduz a quantidade de componentes mecânicos envolvidos no processo de descarga.

Fabricantes atuais utilizam diferentes soluções para esse sistema, incluindo grades e superfícies construídas com perfis metálicos destinados simultaneamente ao suporte do leito e ao escoamento da miscela.

As contribuições dos fabricantes

A evolução do Rotocell não ocorreu por meio de uma única solução construtiva.

O conceito original desenvolvido pela Blaw-Knox serviu como base para diferentes gerações de extratores, que passaram a incorporar adaptações conforme as necessidades de capacidade, manutenção e operação.

Fabricantes históricos, como Krupp e Masiero, estão associados a equipamentos que contribuíram para a formação do parque industrial de extração de oleaginosas.

Já fabricantes atuais, como TNL Tecnal, Alliance e ETL – Extech-Link, apresentam diferentes soluções relacionadas à construção das células, sistemas de fundo, grades de drenagem, descarga e acionamento.

Essas diferenças ajudam a explicar por que dois extratores classificados genericamente como Rotocell podem apresentar características construtivas bastante distintas.

Rotocell tradicional e moderno: o que mudou?

O princípio básico de funcionamento do equipamento permaneceu essencialmente o mesmo: a matéria-prima percorre lentamente o interior de células rotativas enquanto recebe sucessivas etapas de lavagem com solvente.

As principais mudanças ocorreram na construção e nos sistemas auxiliares do próprio extrator.

Os equipamentos tradicionais utilizavam maior quantidade de mecanismos móveis, especialmente nos sistemas de descarga pelo fundo das células.

Nos equipamentos mais modernos, diferentes fabricantes passaram a adotar soluções destinadas a simplificar determinados conjuntos mecânicos, reduzir componentes móveis e aprimorar os sistemas de suporte, drenagem, acionamento e descarga.

Dessa forma, a evolução do Extrator Rotocell não representou uma mudança completa em seu princípio de funcionamento, mas sim um aperfeiçoamento contínuo de uma tecnologia que permanece reconhecível desde suas primeiras gerações.

[INSERIR TABELA – COMPARATIVO ENTRE O ROTOCELL TRADICIONAL E O ROTOCELL DE CONCEPÇÃO MAIS MODERNA]

3. PRINCÍPIO DE FUNCIONAMENTO

O funcionamento do Extrator Rotocell baseia-se no princípio da extração por percolação, no qual um solvente atravessa um leito de matéria-prima previamente preparada, dissolvendo e removendo o óleo presente em sua estrutura.

A matéria-prima é distribuída continuamente nas células do extrator, formando um leito com características adequadas para permitir a passagem do solvente.

Durante a rotação lenta do carrossel, o solvente é aplicado sobre a superfície da massa e percola através do leito, entrando em contato com o material e dissolvendo o óleo.

À medida que atravessa as diferentes camadas da matéria-prima, o solvente torna-se progressivamente mais concentrado em óleo, formando a mistura líquida conhecida como miscela.

Para melhorar a eficiência da extração, o Rotocell trabalha com sucessivas etapas de lavagem. O solvente ou a miscela percorre diferentes estágios dentro do equipamento, promovendo um contato progressivo com a matéria-prima.

Um dos princípios utilizados é a lavagem em contracorrente. De forma simplificada, a matéria-prima entra no extrator com maior concentração de óleo, enquanto as etapas finais de lavagem atuam sobre o material já submetido às etapas anteriores de extração.

Essa organização permite um aproveitamento mais eficiente do solvente ao longo do percurso das células.

Ao final do ciclo, a matéria-prima apresenta uma quantidade significativamente menor de óleo, enquanto a miscela coletada concentra o óleo removido durante as etapas de lavagem.

Portanto, embora o Rotocell possua diferentes configurações construtivas conforme o fabricante e a geração do equipamento, seu princípio fundamental permanece baseado em três ações principais: distribuição do solvente, percolação através do leito e coleta da miscela resultante.

4. COMO FUNCIONA O EXTRATOR ROTOCELL?

Após compreender o princípio da extração por percolação, é possível acompanhar o funcionamento do Extrator Rotocell ao longo de um ciclo completo.

A matéria-prima previamente preparada é alimentada continuamente no equipamento e distribuída nas células do conjunto rotativo. A partir desse ponto, cada célula inicia lentamente seu percurso ao redor do extrator.

Alimentação das células

A matéria-prima entra na parte superior do equipamento por meio de um sistema de alimentação e é distribuída de forma contínua nas células.

A formação adequada do leito é importante para permitir a passagem uniforme do solvente através da massa.

À medida que o carrossel gira, novas células são continuamente preenchidas, mantendo a operação do equipamento em regime contínuo.

Rotação do carrossel

O conjunto interno do Rotocell realiza uma rotação lenta e contínua.

Durante esse movimento, as células percorrem as diferentes regiões de operação do extrator, passando pelas etapas de lavagem, percolação, drenagem e descarga.

A velocidade de rotação é ajustada conforme as características do equipamento, da matéria-prima e das condições de operação, influenciando o tempo de permanência do material no interior do extrator.

Distribuição do solvente

Ao longo do percurso das células, o solvente é distribuído sobre a superfície da matéria-prima.

O sistema de distribuição deve promover uma aplicação uniforme sobre o leito, evitando regiões com lavagem insuficiente ou concentração excessiva de líquido.

Após atingir a superfície da massa, o solvente começa a atravessar o material por gravidade.

Percolação através do leito

Durante a passagem através da matéria-prima, o solvente entra em contato com o óleo presente no material.

Esse contato promove a dissolução do óleo, fazendo com que o líquido que deixa o leito passe a conter uma concentração progressivamente maior de óleo.

A eficiência dessa etapa depende, entre outros fatores, das características da matéria-prima, da preparação do material e da distribuição adequada do solvente.

Formação e coleta da miscela

A mistura formada pelo óleo extraído e pelo solvente recebe o nome de miscela.

Após atravessar o leito de matéria-prima, a miscela é drenada através do sistema de fundo e coletada em compartimentos localizados na parte inferior do equipamento.

Dependendo da configuração do extrator, a miscela pode ser coletada em diferentes estágios e novamente utilizada nas etapas subsequentes de lavagem.

Lavagem em estágios e contracorrente

A extração não ocorre em uma única aplicação de solvente.

Ao longo da rotação do carrossel, a matéria-prima passa por sucessivas etapas de lavagem. O líquido utilizado em cada estágio pode apresentar diferentes concentrações de óleo.

De forma geral, a matéria-prima com maior teor de óleo entra em contato com uma miscela mais concentrada, enquanto o material progressivamente exaurido recebe soluções com menor concentração de óleo.

Nas etapas finais, o solvente com maior capacidade de dissolução é utilizado para remover o óleo residual presente na matéria-prima.

Esse sistema de circulação e lavagem em contracorrente permite aproveitar de forma mais eficiente o solvente ao longo do percurso do material dentro do extrator.

Zona de drenagem

Após as etapas de lavagem, a célula percorre uma região destinada à drenagem.

Nesse trecho, o material deixa de receber novas aplicações de líquido, permitindo que parte do solvente livre e da miscela ainda presente no leito escoe através do sistema de fundo.

Essa etapa reduz a quantidade de líquido transportada junto com o material no momento da descarga.

Descarga do material exaurido

Ao completar seu percurso, a célula chega à região de descarga.

Nos equipamentos tradicionais com fundo móvel, a descarga ocorre por meio da abertura do sistema localizado na parte inferior da célula.

Nas configurações com fundo fixo, o conjunto rotativo percorre uma superfície estacionária e o material é descarregado ao atingir uma abertura específica do sistema.

Após a descarga, a célula retorna à região de alimentação e inicia um novo ciclo.

Dessa forma, o Extrator Rotocell mantém um processo contínuo, no qual novas células são alimentadas enquanto outras se encontram simultaneamente nas diferentes etapas de lavagem, drenagem e descarga.

[INSERIR IMAGEM OU ILUSTRAÇÃO – SEQUÊNCIA DE FUNCIONAMENTO DO EXTRATOR ROTOCELL, MOSTRANDO ALIMENTAÇÃO, LAVAGEM, PERCOLAÇÃO, COLETA DA MISCELA, DRENAGEM E DESCARGA]

5. PRINCIPAIS COMPONENTES DO EXTRATOR ROTOCELL

O Extrator Rotocell é formado por um conjunto de componentes estruturais e mecânicos responsáveis pela alimentação, movimentação da matéria-prima, distribuição do solvente, percolação, coleta da miscela e descarga do material exaurido.

A configuração pode variar conforme o fabricante, a capacidade e a geração do equipamento. Entretanto, os principais elementos construtivos permanecem semelhantes.

Carcaça externa

A carcaça externa forma o corpo do equipamento e envolve o conjunto interno de células.

Sua construção deve garantir a contenção do ambiente interno do extrator e permitir o acesso aos componentes para inspeção, manutenção e limpeza.

Normalmente, trata-se de uma estrutura cilíndrica de grande porte, dimensionada de acordo com a capacidade de processamento e as características construtivas do projeto.

Rotor ou carrossel

O rotor, também chamado de carrossel, é o principal conjunto móvel do Rotocell.

Ele gira lentamente em torno de um eixo central e transporta a matéria-prima ao longo das diferentes etapas de operação.

É nesse conjunto que estão localizadas as divisões responsáveis pela formação das células de extração.

Células de extração

As células são os compartimentos individuais que recebem e transportam a matéria-prima durante seu percurso pelo equipamento.

As paredes radiais dividem o carrossel em diferentes setores, permitindo que várias células estejam simultaneamente em diferentes etapas do ciclo de extração.

Enquanto algumas células estão sendo alimentadas, outras podem estar recebendo solvente, passando pela drenagem ou realizando a descarga do material exaurido.

Sistema de fundo e superfície de drenagem

O sistema localizado na parte inferior das células exerce uma função fundamental, pois sustenta a matéria-prima e permite a passagem da miscela após sua percolação através do leito.

Nos equipamentos tradicionais, esse sistema pode ser formado por fundos móveis ou articulados, que se abrem na região de descarga.

Nos projetos com fundo fixo, o conjunto rotativo percorre uma superfície estacionária que suporta a matéria-prima e permite a drenagem da miscela.

As características desse conjunto podem variar significativamente conforme o fabricante e a geração do equipamento.

Sistema de distribuição do solvente

Localizado na parte superior do extrator, o sistema de distribuição é responsável por aplicar o solvente ou as diferentes correntes de miscela sobre a superfície da matéria-prima.

A distribuição uniforme é importante para que o líquido percorra adequadamente toda a área do leito, favorecendo a eficiência da percolação.

Dependendo do projeto, o sistema pode utilizar diferentes conjuntos de tubulações, distribuidores e dispositivos de aspersão.

Sistema de coleta da miscela

Após atravessar o leito de matéria-prima, a miscela é drenada pelo sistema localizado na parte inferior das células.

O equipamento possui compartimentos ou zonas de coleta destinados a receber as diferentes correntes líquidas resultantes das etapas de lavagem.

Essas correntes são encaminhadas para o sistema de circulação correspondente, permitindo sua utilização nas etapas subsequentes dentro do próprio ciclo de extração.

Sistema de descarga

O sistema de descarga é responsável pela saída contínua do material sólido após o percurso pelas etapas de extração e drenagem.

Nos Rotocells tradicionais, a descarga está associada à abertura do fundo móvel das células.

Nos equipamentos de fundo fixo, o material é descarregado ao atingir a abertura destinada à sua saída.

Após a descarga, o conjunto retorna à região de alimentação, permitindo o reinício contínuo do ciclo.

Conjunto de acionamento

O sistema de acionamento é responsável pela movimentação lenta e contínua do carrossel.

Dependendo do projeto, pode ser composto por motoredutor, sistema de transmissão, pinhão, coroa e demais componentes mecânicos necessários para transmitir o movimento ao conjunto rotativo.

Por trabalhar em baixa velocidade, o sistema precisa fornecer o torque necessário para movimentar continuamente o carrossel e a massa de matéria-prima presente nas células.

Sistemas de vedação e acesso

As vedações têm a função de auxiliar na contenção do ambiente interno do equipamento, especialmente nas regiões de acesso e nos pontos onde existem componentes móveis.

O Rotocell também possui portas, tampas ou outros pontos destinados à inspeção e manutenção dos componentes internos.

A condição desses elementos merece atenção especial durante inspeções e avaliações de equipamentos usados, principalmente em ativos que passaram por longos períodos de operação.

[INSERIR IMAGEM – EXTRATOR ROTOCELL COM IDENTIFICAÇÃO DOS PRINCIPAIS COMPONENTES]

6. O SOLVENTE UTILIZADO NO EXTRATOR

O funcionamento do Extrator Rotocell está diretamente relacionado ao solvente utilizado para promover a remoção do óleo presente na matéria-prima.

Na extração industrial de óleos vegetais, o hexano é tradicionalmente utilizado como solvente devido à sua capacidade de dissolver os componentes oleosos presentes nas oleaginosas.

A função do solvente

O solvente é aplicado sobre a matéria-prima distribuída nas células do extrator.

Ao atravessar o leito por percolação, entra em contato com o óleo presente no material e promove sua dissolução.

Esse líquido, inicialmente com baixa concentração de óleo, torna-se progressivamente mais concentrado à medida que percorre a matéria-prima.

A mistura formada entre o óleo extraído e o solvente recebe o nome de miscela.

Contato com a matéria-prima

A eficiência da extração depende da capacidade do solvente de atravessar adequadamente o leito de matéria-prima.

Por esse motivo, a preparação do material que alimenta o Rotocell influencia diretamente o desempenho do equipamento.

Características como granulometria, espessura, estrutura e permeabilidade do leito interferem na passagem do solvente e no contato necessário para a remoção do óleo.

O Rotocell, portanto, não atua simplesmente como um recipiente onde o material é misturado ao solvente. Seu funcionamento é baseado na formação de um leito permeável e na percolação controlada do líquido através da matéria-prima.

O solvente dentro do ciclo de extração

Ao longo da rotação do carrossel, a matéria-prima passa por sucessivas etapas de lavagem.

As diferentes correntes líquidas utilizadas no processo apresentam concentrações distintas de óleo, permitindo a realização da extração de forma progressiva.

Nas etapas finais, a matéria-prima já submetida às lavagens anteriores entra em contato com uma corrente com maior capacidade de remoção do óleo residual.

Dessa forma, o solvente percorre diferentes etapas dentro do próprio ciclo do extrator, enquanto a matéria-prima avança continuamente em direção à descarga.

O resultado desse contato controlado é a geração de duas correntes principais: a miscela, contendo o óleo removido da matéria-prima, e o material sólido exaurido, que segue para os equipamentos posteriores da unidade.

7. MATÉRIAS-PRIMAS E APLICAÇÕES

O Extrator Rotocell é utilizado principalmente na extração de óleo a partir de sementes e outras matérias-primas oleaginosas.

A aplicação do equipamento depende das características do material processado e, principalmente, de sua preparação antes da entrada no extrator.

Para que a percolação ocorra adequadamente, a matéria-prima deve apresentar características compatíveis com a formação de um leito que permita a passagem do solvente.

Soja

A soja é uma das principais matérias-primas associadas à utilização de extratores contínuos por solvente.

Após as etapas de preparação adequadas, o material pode ser alimentado nas células do Rotocell, onde ocorre a lavagem progressiva e a extração do óleo.

A grande escala de processamento da soja contribuiu para a consolidação de extratores de grande porte e alta capacidade.

Girassol

As sementes de girassol também podem ser processadas para a obtenção de óleo vegetal.

Dependendo da configuração industrial e das características da matéria-prima, etapas anteriores de preparação são necessárias para adequar o material à extração por percolação.

No Rotocell, o princípio permanece o mesmo: formação do leito, passagem do solvente, dissolução do óleo e coleta da miscela.

Canola

A canola é outra oleaginosa utilizada na produção de óleo vegetal.

Assim como ocorre com outras matérias-primas, suas características influenciam a preparação necessária antes da alimentação do extrator.

O desempenho da extração está diretamente relacionado à condição em que o material chega às células e à sua capacidade de permitir a passagem uniforme do solvente.

Amendoim

O amendoim apresenta elevado teor de óleo e também pode ser processado por sistemas de extração por solvente.

A preparação adequada da matéria-prima é fundamental para permitir o funcionamento eficiente do sistema de percolação.

As características do produto alimentado ao extrator podem influenciar a permeabilidade do leito e, consequentemente, o contato entre o solvente e o material oleaginoso.

Algodão e outras oleaginosas

Dependendo do projeto da unidade industrial, o princípio de extração também pode ser aplicado a outras matérias-primas oleaginosas.

Entre elas estão produtos derivados do algodão e outras sementes com potencial para produção de óleo vegetal.

Entretanto, nem todas as matérias-primas apresentam as mesmas características físicas ou exigem a mesma preparação. Espessura, granulometria, estrutura e permeabilidade do material podem variar significativamente.

Por esse motivo, a aplicação do Extrator Rotocell deve ser analisada em conjunto com as características da matéria-prima e com a preparação realizada antes de sua alimentação.
