Peneira Rotativa

Artigo Técnico: Peneira Rotativa – Funcionamento, tipos e aplicações industriais

1. O que é a Peneira Rotativa

A Peneira Rotativa é um equipamento utilizado para separar, classificar ou retirar materiais de diferentes tamanhos a partir de um fluxo contínuo de produto. Seu elemento principal é normalmente um tambor cilíndrico revestido por uma superfície de peneiramento, que pode ser constituída por chapa perfurada, tela metálica ou outra configuração adequada ao material processado.

Também conhecida em diversas aplicações como peneira de tambor ou trommel screen, a peneira rotativa utiliza o movimento de rotação do cilindro para promover a movimentação do material sobre a superfície de peneiramento.

Durante a operação, as partículas menores que as aberturas da tela podem atravessá-la, formando uma fração de menor granulometria, enquanto as partículas maiores permanecem no interior do tambor e avançam até a descarga.

A configuração do equipamento pode variar bastante de acordo com o produto processado, capacidade desejada, granulometria de separação, umidade, características físicas do material e quantidade de frações que se pretende obter.

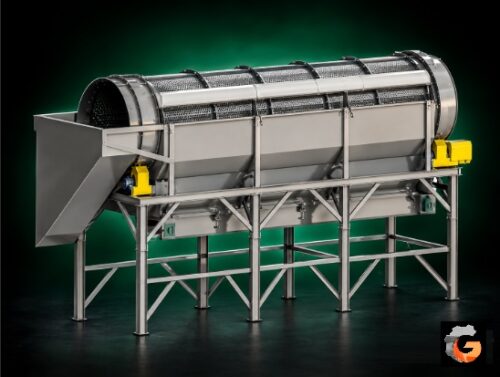

[INSERIR IMAGEM – Peneira Rotativa industrial completa]

A peneira rotativa pode ser utilizada em sistemas de preparação de matérias-primas, limpeza, classificação granulométrica, recuperação de materiais e pré-processamento de produtos destinados a outras etapas industriais.

Sua utilização é encontrada em diferentes segmentos, incluindo agronegócio, processamento de grãos, biomassa, madeira, mineração, fertilizantes, alimentos, reciclagem, resíduos e compostagem.

2. Como Funciona a Peneira Rotativa

O funcionamento da peneira rotativa é baseado na combinação entre movimento de rotação, deslocamento do material e passagem das partículas pelas aberturas da superfície de peneiramento.

O material é introduzido em uma das extremidades do tambor. Com a rotação, o produto é movimentado ao longo da superfície interna da peneira.

Dependendo das características construtivas e das condições de operação, as partículas podem ser elevadas parcialmente pela parede do tambor e posteriormente retornar à região inferior, promovendo sucessivos contatos com a superfície de peneiramento.

As partículas que possuem dimensões compatíveis com as aberturas podem atravessar a tela e ser coletadas abaixo ou ao redor do tambor.

As partículas maiores, que não atravessam a superfície de peneiramento, continuam avançando até a extremidade de descarga.

Em equipamentos com diferentes seções de peneiramento, o tambor pode possuir aberturas progressivamente diferentes, permitindo a obtenção de duas ou mais frações granulométricas.

[INSERIR IMAGEM – Princípio de funcionamento da Peneira Rotativa]

A movimentação do material também é influenciada pela inclinação do equipamento, pela velocidade de rotação, pela taxa de alimentação e pelas características físicas do produto.

Esses fatores precisam ser ajustados de acordo com a aplicação. Uma condição adequada para determinado material não necessariamente produzirá o mesmo resultado em outro produto.

Separação por tamanho

A peneira rotativa realiza principalmente uma separação mecânica baseada no tamanho das partículas.

Isso significa que ela não deve ser confundida com equipamentos cuja separação ocorre principalmente por diferença de densidade, peso específico, propriedades magnéticas, características aerodinâmicas ou composição química.

Em uma linha industrial, entretanto, a peneira pode trabalhar em conjunto com outros equipamentos para realizar uma sequência mais completa de limpeza ou classificação.

3. Tipos e Configurações

A construção de uma peneira rotativa pode assumir diferentes configurações. A escolha depende principalmente do material, da granulometria desejada, da capacidade e das condições de operação.

3.1 Peneira Rotativa de Tambor

É a configuração mais característica do equipamento.

Possui um tambor cilíndrico que gira continuamente enquanto o material percorre seu interior.

Pode ser utilizada tanto para separações relativamente grosseiras quanto para aplicações que exigem classificação mais específica, desde que a superfície de peneiramento seja adequada ao produto.

3.2 Peneira Rotativa com Chapa Perfurada

Nesse sistema, a superfície de peneiramento é formada por chapas com furos de dimensões determinadas.

A chapa perfurada apresenta boa resistência mecânica e pode ser utilizada em aplicações com materiais mais abrasivos ou com necessidade de uma superfície robusta.

O formato e as dimensões das perfurações devem ser definidos conforme a separação desejada.

3.3 Peneira Rotativa com Tela Metálica

A superfície pode também ser formada por tela metálica.

Essa configuração permite trabalhar com diferentes aberturas e pode ser utilizada quando se busca uma classificação mais específica das partículas.

A escolha da malha deve considerar não apenas o tamanho da partícula, mas também resistência mecânica, possibilidade de entupimento e características do produto.

3.4 Peneira Rotativa com Múltiplas Seções

Em determinadas aplicações, o tambor pode ser dividido em diferentes zonas de peneiramento.

Cada seção pode possuir uma abertura diferente.

Dessa maneira, o equipamento pode separar o material em várias frações ao longo do mesmo percurso.

[INSERIR IMAGEM – Peneira Rotativa com múltiplas seções de peneiramento]

3.5 Peneira Rotativa com Sistema de Limpeza

Dependendo do produto, podem ser utilizados sistemas destinados a reduzir o acúmulo de material sobre a superfície de peneiramento.

Essa característica pode ser particularmente importante quando são processados materiais úmidos, pegajosos ou com tendência a formar aglomerados.

A necessidade e o tipo de sistema de limpeza devem ser avaliados de acordo com o produto e com a abertura utilizada.

3.6 Equipamentos Fixos e Móveis

As peneiras rotativas podem ser construídas como equipamentos fixos ou integradas a sistemas móveis.

As versões móveis podem ser utilizadas em operações nas quais existe necessidade de deslocamento do equipamento entre diferentes pontos de processamento.

Já as versões fixas são normalmente integradas a linhas industriais permanentes.

[INSERIR TABELA – Principais tipos e configurações de Peneiras Rotativas]

4. Principais Componentes

Embora existam diferentes projetos construtivos, os principais componentes de uma peneira rotativa normalmente incluem:

Tambor de peneiramento

É o elemento central do equipamento.

Sua estrutura suporta a superfície de peneiramento e recebe o material durante a operação.

Superfície de peneiramento

Pode ser constituída por chapa perfurada, tela metálica ou outra solução construtiva.

A dimensão das aberturas é um dos principais fatores responsáveis pela definição da fração separada.

Estrutura de sustentação

É responsável por suportar o conjunto rotativo e transmitir as cargas para a estrutura ou fundação.

Sistema de acionamento

O acionamento normalmente é composto por motor e sistema de transmissão compatível com o projeto da máquina.

Dependendo do equipamento, podem ser empregados diferentes sistemas de transmissão e redução de velocidade.

Mancais e rolamentos

Permitem o movimento rotativo do conjunto e suportam os esforços decorrentes da operação.

Sistema de alimentação

Conduz o material até o interior do tambor.

Uma alimentação adequada é importante para evitar sobrecarga e distribuição irregular do produto.

Descargas

As diferentes frações produzidas durante o peneiramento precisam ser direcionadas para pontos de coleta ou para os equipamentos seguintes da linha.

Proteções

Proteções mecânicas devem impedir o acesso involuntário às partes móveis e aos elementos de transmissão.

[INSERIR IMAGEM – Principais componentes de uma Peneira Rotativa]

5. Aplicações Industriais

Uma das principais características da Peneira Rotativa é a diversidade de materiais que podem ser processados.

Entretanto, não existe uma única configuração de peneira adequada para todos os produtos. A seleção deve considerar as características físicas do material e o objetivo da separação.

5.1 Grãos e produtos agrícolas

As peneiras rotativas podem ser utilizadas em operações de limpeza e classificação de grãos.

Entre os produtos que podem aparecer nesse tipo de aplicação estão:

• milho;
• soja;
• trigo;
• arroz;
• feijão;
• sementes;
• cereais;
• outros produtos agrícolas granulados.

Em sistemas de limpeza de grãos, a peneira rotativa pode auxiliar na retirada de partículas menores e materiais estranhos antes de etapas posteriores de armazenamento ou processamento.

[INSERIR IMAGEM – Peneira Rotativa aplicada à limpeza de grãos]

5.2 Biomassas

A peneiração também possui aplicação importante no processamento de biomassa.

Podem ser encontrados exemplos envolvendo:

• cavacos de madeira;
• resíduos florestais;
• serragem;
• biomassa agrícola;
• resíduos de processamento de madeira;
• materiais destinados à produção de combustíveis sólidos;
• resíduos vegetais.

Em sistemas de biomassa, a peneira pode ser utilizada para retirar finos, materiais fora da especificação ou partículas de dimensões inadequadas.

Estudos com resíduos florestais demonstram que o peneiramento pode alterar características do material destinado à produção de combustível, inclusive reduzindo a presença de cinzas em determinadas condições de processamento.

5.3 Minerais e agregados

No setor mineral, a peneira rotativa pode ser utilizada em determinadas etapas de classificação e pré-separação de materiais.

Entre os materiais possíveis estão:

• areia;
• agregados;
• solos;
• materiais minerais;
• determinados minérios;
• materiais provenientes de processos de recuperação ou beneficiamento.

A aplicação deve considerar a abrasividade do produto, a granulometria, a umidade e a resistência necessária da superfície de peneiramento.

Em aplicações de maior abrasividade, o desgaste do tambor e da superfície de peneiramento deve receber atenção especial.

5.4 Fertilizantes

Peneiras rotativas podem ser empregadas na classificação de fertilizantes e produtos granulados.

A separação pode ser utilizada para retirar partículas muito finas, aglomerados ou materiais fora da faixa granulométrica especificada.

5.5 Indústria de alimentos

Em determinados processos alimentícios, equipamentos de peneiramento rotativo podem ser utilizados para classificação de materiais granulares e produtos particulados.

A construção do equipamento, os materiais utilizados e as condições sanitárias devem ser compatíveis com o produto e com os requisitos do processo.

5.6 Reciclagem

Na reciclagem, a peneira rotativa pode atuar na separação inicial de materiais por tamanho.

Pode ser integrada a linhas que utilizam também transportadores, separadores, equipamentos de redução de tamanho e sistemas de classificação.

5.7 Resíduos sólidos

Peneiras rotativas são utilizadas em sistemas de tratamento e processamento de resíduos para separar diferentes frações granulométricas.

Nesse tipo de aplicação, a composição, umidade e heterogeneidade do material possuem grande influência sobre o desempenho do equipamento.

5.8 Compostagem e resíduos orgânicos

A peneiração pode ser empregada para separar materiais mais grosseiros da fração de menor granulometria em processos de compostagem e tratamento de resíduos orgânicos.

A condição de umidade é especialmente importante, pois materiais muito úmidos ou pegajosos podem favorecer o entupimento da superfície de peneiramento.

5.9 Outras aplicações

Dependendo da configuração e dos requisitos do processo, a Peneira Rotativa também pode ser encontrada em aplicações químicas, ambientais, industriais e de processamento de materiais granulares.

[INSERIR TABELA – Aplicações da Peneira Rotativa por tipo de material]

6. Benefícios e Vantagens

Entre as principais características que tornam a Peneira Rotativa útil em diferentes processos estão:

• operação contínua;
• possibilidade de classificação por tamanho;
• capacidade de trabalhar com diferentes materiais;
• possibilidade de utilização de diferentes aberturas de peneiramento;
• possibilidade de múltiplas frações;
• integração com transportadores e outros equipamentos;
• construção adaptável às características do processo;
• possibilidade de aplicação em materiais secos ou, dependendo da configuração, com maior umidade.

A simplicidade construtiva relativa do princípio de tambor rotativo também facilita sua integração em determinadas linhas industriais.

Por outro lado, o desempenho não depende apenas da máquina. A combinação entre equipamento, superfície de peneiramento, material e parâmetros de operação é determinante para o resultado final.

7. Critérios para Seleção

A seleção de uma Peneira Rotativa deve começar pela definição do material que será processado e do resultado que se pretende obter.

Tipo de material

É necessário conhecer as características do produto:

• granulometria;
• umidade;
• densidade;
• formato das partículas;
• abrasividade;
• tendência à aglomeração;
• presença de materiais estranhos.

Capacidade

A capacidade desejada deve ser analisada juntamente com a característica do produto e com a separação necessária.

Não é adequado utilizar somente a capacidade nominal de uma máquina como critério de comparação entre equipamentos diferentes.

Abertura da tela

A abertura da superfície de peneiramento determina a faixa de separação.

Em equipamentos com múltiplas seções, diferentes aberturas podem ser utilizadas para produzir mais de uma fração.

Dimensões do tambor

Diâmetro e comprimento influenciam a área disponível para peneiramento e o comportamento do material dentro do equipamento.

Rotação

A velocidade de rotação influencia a movimentação do material e deve ser compatível com o produto e com o projeto do equipamento.

Inclinação

A inclinação do tambor influencia o tempo de permanência do material e sua velocidade de deslocamento ao longo da peneira.

Sistema de alimentação

A alimentação deve ser compatível com a capacidade do equipamento e permitir distribuição adequada do material.

Potência e acionamento

A potência instalada deve ser analisada em conjunto com carga, dimensões do equipamento, características do material e sistema de transmissão.

Manutenção e acesso

É importante verificar a facilidade de acesso às telas, mancais, rolamentos, transmissão e demais componentes sujeitos a inspeção ou desgaste.

[INSERIR TABELA – Principais critérios para seleção de uma Peneira Rotativa]

8. Aspectos Operacionais

A operação da Peneira Rotativa deve buscar uma alimentação uniforme e uma movimentação adequada do material sobre a superfície de peneiramento.

Alimentação

A sobrecarga pode reduzir a eficiência da separação, pois uma camada excessivamente espessa de material dificulta o contato das partículas com as aberturas.

Uma alimentação muito irregular também pode provocar variações na qualidade da classificação.

Rotação

A rotação deve permanecer dentro da faixa prevista para o equipamento e para o produto.

Alterações na velocidade modificam o comportamento do material dentro do tambor.

Inclinação

A inclinação interfere no tempo de permanência.

Uma maior velocidade de deslocamento pode reduzir o tempo disponível para que as partículas encontrem as aberturas de peneiramento.

Limpeza

A superfície deve permanecer em condições adequadas de funcionamento.

O acúmulo de material pode reduzir a área efetiva de peneiramento e comprometer a separação.

Segurança

O operador não deve acessar partes móveis durante a operação.

Proteções, sistemas de parada e procedimentos de bloqueio devem ser respeitados durante intervenções e manutenção.

9. Produção e Parâmetros Operacionais

A capacidade de uma Peneira Rotativa não pode ser definida por um único valor aplicável a todas as máquinas.

Ela depende de uma combinação de fatores, incluindo:

• dimensões do tambor;
• área efetiva de peneiramento;
• abertura da tela;
• velocidade de rotação;
• inclinação;
• taxa de alimentação;
• granulometria;
• umidade;
• densidade;
• formato das partículas;
• comportamento do material dentro do tambor.

Estudos experimentais demonstram que velocidade de rotação, inclinação e taxa de alimentação podem alterar significativamente a eficiência de peneiramento. A influência desses parâmetros, entretanto, depende das características específicas do material e da configuração do equipamento.

Por esse motivo, dados de capacidade devem ser avaliados preferencialmente a partir de ensaios, documentação técnica ou experiência comprovada para o material específico.

[INSERIR TABELA – Principais parâmetros operacionais da Peneira Rotativa]

10. Cuidados na Instalação

A instalação deve proporcionar estabilidade mecânica, alinhamento adequado e condições de acesso para inspeção e manutenção.

Entre os principais cuidados estão:

• verificar a capacidade da estrutura de suporte;
• garantir nivelamento e alinhamento adequados;
• conferir o sistema de acionamento;
• verificar a instalação dos mancais e rolamentos;
• garantir espaço para manutenção;
• instalar corretamente as proteções;
• dimensionar adequadamente os pontos de alimentação e descarga;
• verificar a integração com transportadores e equipamentos adjacentes.

Em equipamentos inclinados, a posição do tambor deve respeitar as condições previstas no projeto.

Também devem ser considerados aspectos relacionados a vibração, ruído, geração de poeira e segurança dos operadores.

11. Manutenção e Inspeção

A manutenção deve ser definida de acordo com o projeto da máquina, regime de utilização e características do material processado.

Superfície de peneiramento

As telas ou chapas perfuradas devem ser verificadas quanto a:

• desgaste;
• deformações;
• rupturas;
• obstruções;
• aumento ou alteração das aberturas;
• fixação.

Rolamentos e mancais

Devem ser observados sinais de:

• aquecimento;
• ruído anormal;
• vibração;
• folga;
• vazamento ou deficiência de lubrificação.

Sistema de acionamento

Motor, redutor, correias, correntes, engrenagens ou outros elementos de transmissão devem ser inspecionados de acordo com o sistema utilizado.

Estrutura

A estrutura deve ser verificada quanto a trincas, deformações, corrosão, desgaste e condições das uniões e fixações.

Tambor

É importante verificar o alinhamento e as condições gerais do conjunto rotativo.

Limpeza

A remoção periódica de material acumulado pode ser necessária para preservar a área efetiva de peneiramento e evitar sobrecargas.

[INSERIR IMAGEM – Pontos de inspeção e manutenção da Peneira Rotativa]

12. Principais Peças de Reposição

As peças sujeitas a desgaste ou substituição dependem do projeto do equipamento, mas podem incluir:

• telas;
• chapas perfuradas;
• elementos de fixação das telas;
• rolamentos;
• mancais;
• correias;
• correntes;
• engrenagens;
• componentes do redutor;
• elementos do sistema de limpeza;
• componentes de acionamento.

Em equipamentos destinados ao processamento de materiais abrasivos, a superfície de peneiramento e outros componentes sujeitos ao contato com o produto podem apresentar desgaste mais acelerado.

13. Cuidados ao Comprar uma Peneira Rotativa Usada

A avaliação de uma Peneira Rotativa usada deve considerar tanto o estado físico do equipamento quanto sua compatibilidade com a aplicação pretendida.

Tambor

Verificar:

• deformações;
• trincas;
• corrosão;
• desgaste;
• alinhamento.

Tela

Observar a condição das superfícies de peneiramento e verificar se as aberturas existentes correspondem à necessidade da aplicação.

Mancais e rolamentos

Ruídos, folgas, aquecimento e vibrações podem indicar necessidade de manutenção.

Acionamento

Motor, redutor e elementos de transmissão devem ser avaliados individualmente.

Estrutura

Verificar soldas, fixações, corrosão e eventuais reparos anteriores.

Histórico

Quando disponível, o histórico de operação e manutenção ajuda a compreender o estado real do equipamento.

Capacidade

Não se deve assumir que a capacidade informada originalmente continuará disponível em qualquer aplicação.

O material que será processado, a abertura da tela, a umidade e as condições de alimentação precisam ser considerados.

[INSERIR TABELA – Checklist para avaliação de Peneira Rotativa usada]

14. Evolução Tecnológica

A evolução das Peneiras Rotativas está relacionada principalmente à melhoria da eficiência de separação, resistência dos componentes, facilidade de manutenção e integração com sistemas automatizados.

Entre as possibilidades encontradas em equipamentos modernos estão:

• sistemas automatizados de controle;
• monitoramento de parâmetros operacionais;
• diferentes configurações de telas;
• sistemas de limpeza;
• estruturas modulares;
• integração com transportadores;
• sistemas de controle de alimentação;
• equipamentos móveis;
• integração com linhas completas de classificação e recuperação de materiais.

A utilização de sensores e sistemas de monitoramento também pode contribuir para o acompanhamento das condições operacionais e para estratégias de manutenção.

Considerações Finais

A Peneira Rotativa é um equipamento de separação mecânica baseado principalmente na classificação de materiais por tamanho. Sua construção relativamente simples permite aplicações em diferentes setores, desde a limpeza e classificação de grãos até o processamento de biomassas, minerais, fertilizantes, resíduos e materiais destinados à reciclagem.

Seu desempenho está diretamente relacionado à combinação entre características do material, abertura da superfície de peneiramento, dimensões do tambor, rotação, inclinação, alimentação e condições de operação.

Por isso, a escolha do equipamento deve considerar não apenas sua capacidade nominal, mas principalmente a aplicação específica e o resultado esperado.

A correta instalação, operação e manutenção também são fundamentais para preservar a eficiência de peneiramento, reduzir desgastes e aumentar a disponibilidade do equipamento.

A Peneira Rotativa pode, portanto, desempenhar diferentes funções dentro de uma linha industrial, desde uma etapa inicial de limpeza e retirada de materiais indesejados até uma etapa específica de classificação granulométrica.

Fale com a Granelli – Ativos Industriais

Precisa adquirir, vender ou avaliar uma Peneira Rotativa?

A equipe da Granelli está pronta para ajudar você com total segurança, transparência e experiência no mercado de máquinas e equipamentos industriais.

👉 Clique no link abaixo e veja todas as nossas ofertas de:

https://granelli.com.br/ofertas/peneira-rotativa

👉 Ou preencha o formulário disponível na página ou fale conosco pelo atendimento online.
