ARTIGO TÉCNICO: Engenharia, Operação e Aplicações do Tombador Hidráulico

1. O que é um Tombador Hidráulico?

O tombador hidráulico, também conhecido como plataforma de descarga, é um equipamento utilizado para realizar a descarga rápida e segura de caminhões e carretas transportando materiais a granel.

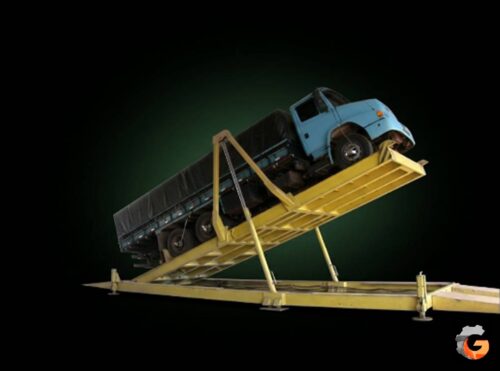

2. Princípio de Funcionamento

O tombador hidráulico opera através da inclinação controlada da plataforma onde o veículo é posicionado.

O processo ocorre em etapas:

• posicionamento do caminhão
• acionamento dos sistemas de travamento
• elevação hidráulica da plataforma
• descarga do material por gravidade
• retorno da plataforma à posição inicial

O acionamento é realizado por unidade hidráulica composta por bombas, válvulas e cilindros hidráulicos.

3. Componentes Principais

Um tombador hidráulico é composto por:

• plataforma metálica
• estrutura de sustentação
• cilindros hidráulicos
• unidade hidráulica
• reservatório de óleo
• válvulas hidráulicas
• painel elétrico
• sistema de travamento
• sensores de segurança
• comandos elétricos
• controle remoto

Dependendo da aplicação, o equipamento pode incluir:

• moega metálica
• cabine de captação de pó
• balança integrada
• automação industrial

4. Capacidades e Dimensões

As especificações variam conforme a aplicação e o tipo de veículo atendido.
Modelos mais utilizados

• 2,8 metros
• 3 metros

Inclinação padrão:

• aproximadamente 40°

Alguns projetos especiais podem operar com inclinações maiores conforme a necessidade operacional.

Tombadores hidráulicos de 15 metros

Durante muitos anos, foram bastante utilizados tombadores hidráulicos com plataformas de aproximadamente 15 metros de comprimento. Esses equipamentos foram projetados para atender caminhões longos e composições rodoviárias utilizadas no transporte de grãos, permitindo que praticamente todo o veículo permanecesse apoiado sobre a plataforma durante a operação de descarga.

Com a evolução da engenharia estrutural e dos sistemas de recebimento, esse tipo de equipamento foi sendo gradativamente substituído por plataformas mais curtas, normalmente entre 10 e 12 metros, combinadas com projetos de moegas e áreas de descarga mais eficientes.

Além do elevado custo de fabricação, os tombadores de 15 metros exigiam estruturas metálicas mais robustas, cilindros hidráulicos de maior capacidade e fundações significativamente mais complexas, aumentando o investimento inicial e os custos de manutenção.

Outro fator que contribuiu para sua descontinuação foi a evolução da frota de caminhões e das soluções logísticas. Atualmente, a maioria das operações consegue realizar a descarga de forma eficiente com plataformas menores, que oferecem menor peso estrutural, instalação mais simples, menor consumo de aço e excelente desempenho operacional.

Embora ainda existam diversos tombadores hidráulicos de 15 metros em funcionamento, principalmente em unidades de armazenamento mais antigas, novos projetos raramente adotam esse comprimento, optando por soluções mais compactas e economicamente vantajosas.

5. Classificação por Tipo de Plataforma

Plataforma de Descarga Traseira

Modelo mais utilizado no mercado.

A descarga ocorre pela traseira do caminhão através da elevação frontal da plataforma.

Aplicações:

• grãos em geral (milho, soja, arroz, trigo, feijão e outros)
• frutas e alguns tipos de legumes
• mandioca e outros tipos de raiz
• minerais diversos (calcário, carvão e outros)

Plataforma de Descarga Lateral

Utilizada em aplicações específicas onde a descarga lateral oferece melhor fluxo operacional.

Muito utilizada em:

• mineração
• resíduos industriais
• aplicações especiais

6. Classificação por Sistema Hidráulico

Cilindro Inferior

Os cilindros ficam posicionados sob a plataforma.

Características:

• maior proteção hidráulica
• estrutura mais limpa
• menor exposição dos cilindros
• necessidade de fosso estrutural

Cilindro Lateral

Os cilindros ficam posicionados externamente nas laterais da plataforma.

Vantagens:

• manutenção facilitada
• instalação simplificada
• excelente acesso operacional

Cilindros Telescópicos

Os tombadores modernos utilizam cilindros telescópicos de:

• 3 estágios
• 4 estágios

Dependendo da capacidade do equipamento, podem ser utilizados:

• dois cilindros hidráulicos
• três cilindros hidráulicos

7. Classificação por Mobilidade

Tombador Fixo

Instalado permanentemente sobre fundação ou moega específica.

Características:

• elevada robustez
• maior estabilidade
• alta capacidade operacional
• ideal para operação contínua

Tombador Móvel

Possui deslocamento lateral ou longitudinal sobre trilhos.

Vantagens:

• atende múltiplas moegas
• maior flexibilidade operacional
• redução de obras civis

Tombador Rebocável

Montado sobre estrutura transportável.

Características:

• mobilidade operacional
• instalação simplificada
• dispensa grandes obras civis

8. Aplicações

O tombador hidráulico é amplamente utilizado em operações de recebimento e descarga de materiais a granel, proporcionando maior agilidade operacional e redução do tempo de descarga de caminhões.

Agronegócio

Aplicado na descarga de:

• soja
• milho
• trigo
• arroz
• fertilizantes
• grãos em geral

Muito utilizado em:

• armazéns de fazenda
• armazéns comerciais
• cooperativas
• agroindústrias
• terminais logísticos
• unidades Portuárias
• Portos Secos

Fecularias

Aplicado principalmente na descarga de:

• mandioca
• resíduos agrícolas

Proporciona maior eficiência no recebimento da matéria-prima e melhor fluxo operacional da planta.

Indústrias de Suco

Utilizado na descarga de:

• laranja
• frutas cítricas
• resíduos orgânicos

Muito comum em linhas de recebimento de matéria-prima.

Mineração e Carvão Vegetal

Aplicado na movimentação de:

• minério
• carvão vegetal
• materiais granulados

Muito utilizado em:

• mineradoras
• siderúrgicas
• terminais industriais

9. Sistema de Segurança

Os tombadores hidráulicos trabalham com cargas elevadas e grandes esforços estruturais.

Os sistemas modernos podem incluir:

• travas de rodas
• trava chassi
• calços hidráulicos
• válvulas contra queda brusca
• sensores eletrônicos
• bloqueios hidráulicos
• sinalização sonora e luminosa

Os equipamentos devem atender:

• NR-10
• NR-12

e demais normas aplicáveis à segurança industrial.

10. Sistema Hidráulico

O sistema hidráulico é responsável pela elevação da plataforma e pelo acionamento operacional do equipamento.

Os sistemas modernos utilizam:

• bombas hidráulicas de alta pressão
• válvulas de segurança
• reservatórios de óleo
• mangueiras hidráulicas reforçadas
• cilindros telescópicos industriais

A qualidade do sistema hidráulico influencia diretamente:

• segurança operacional
• velocidade de descarga
• vida útil do equipamento
• custos de manutenção

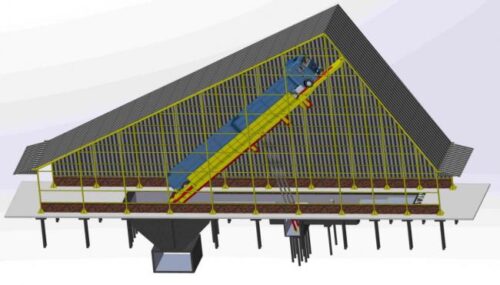

11. Estrutura Civil e Instalação

A instalação de um tombador hidráulico exige projeto estrutural compatível com a carga operacional.

A fundação deve suportar:

• peso da plataforma
• peso total do caminhão carregado
• esforços hidráulicos
• vibrações
• impactos estruturais

As instalações podem utilizar:

• fosso embutido
• estrutura sobreposta
• estrutura metálica
• trilhos de deslocamento

Uma estrutura mal dimensionada pode causar:

• deformações
• desalinhamentos
• trincas
• desgaste prematuro
• riscos operacionais

12. Automação e Controle

Os tombadores modernos podem operar com:

• painel elétrico
• botoeiras industriais
• controle remoto à distância
• sensores eletrônicos
• intertravamentos hidráulicos
• monitoramento operacional

O controle remoto proporciona:

• maior segurança
• melhor visualização operacional
• maior praticidade para o operador

13. Manutenção Preventiva

A manutenção preventiva é essencial para garantir:

• segurança operacional
• produtividade
• maior vida útil

Os principais pontos de inspeção incluem:

• cilindros hidráulicos
• mangueiras
• bombas hidráulicas
• válvulas
• estrutura metálica
• soldas
• articulações
• sensores
• sistema elétrico

A inspeção periódica reduz falhas e evita paradas operacionais.

14. Cuidados na Escolha do Equipamento

Antes da aquisição, é importante avaliar:

• capacidade de carga
• comprimento da plataforma
• tipo de caminhão atendido
• tipo de material transportado
• volume diário de descarga
• resistência estrutural
• qualidade do sistema hidráulico
• segurança operacional
• facilidade de manutenção
• disponibilidade de peças

Também é importante considerar:

• espaço disponível
• necessidade de mobilidade
• condições da obra civil
• integração com moegas e transportadores

15. Mercado de Equipamentos Usados

O tombador hidráulico possui forte demanda no mercado de equipamentos industriais usados devido:

• ao elevado custo dos equipamentos novos
• à robustez estrutural
• à longa vida útil
• à facilidade de reforma

Equipamentos revisados oferecem:

• excelente custo-benefício
• rápida implantação
• elevada durabilidade
• bom retorno sobre investimento

Cosiderações Finais

O tombador hidráulico é um equipamento estratégico para operações industriais e logísticas que exigem agilidade, segurança e eficiência na descarga de materiais a granel.

Com diferentes capacidades, comprimentos e configurações, esses equipamentos atendem desde pequenas operações agrícolas até grandes terminais industriais e logísticos.

A correta escolha do equipamento, associada a uma estrutura civil adequada e manutenção preventiva eficiente, é fundamental para garantir produtividade, segurança operacional e longa vida útil.
