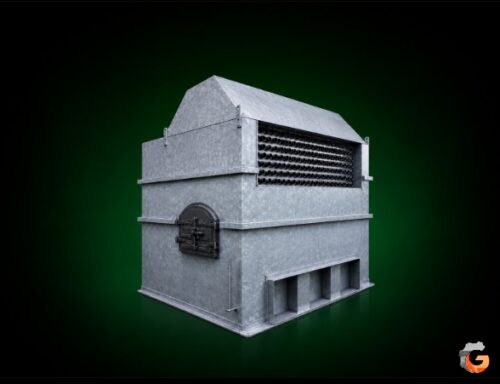

Fornalha de Calor Indireto

ARTIGO TÉCNICO: Fornalha de Calor Indireto – O que é, Como Funciona e suas Aplicações Industriais

A fornalha de calor indireto é um dos principais equipamentos utilizados na geração de ar quente limpo para processos industriais e agrícolas que exigem controle de temperatura e ausência de contaminação pelos gases da combustão.

Neste artigo técnico, apresentamos os principais aspectos relacionados às fornalhas de calor indireto, abordando seu princípio de funcionamento, componentes, tipos de trocadores de calor, combustíveis, controle da temperatura, vantagens, limitações, critérios de dimensionamento, manutenção e avaliação de equipamentos usados.

1. O que é uma Fornalha de Calor Indireto?

A fornalha de calor indireto é um equipamento industrial projetado para gerar ar quente limpo destinado a processos que exigem aquecimento sem que o produto entre em contato com os gases provenientes da combustão.

Seu princípio de funcionamento baseia-se na utilização de um trocador de calor, responsável por transferir a energia térmica gerada pela combustão para o ar de processo. Dessa forma, os gases da combustão permanecem completamente separados do ar utilizado na secagem ou aquecimento do produto.

Essa separação impede que fumaça, fuligem, partículas, cinzas e o odor característico da combustão sejam conduzidos ao processo, preservando a qualidade do produto e permitindo sua utilização em aplicações onde a contaminação pelo ar de combustão não é admissível.

Por esse motivo, a fornalha de calor indireto é amplamente empregada na secagem de café, feijão, sementes, milho destinado à alimentação humana e à produção de seus derivados, além de diversos outros produtos agrícolas e industriais que exigem ar quente limpo e temperatura controlada.

Uma das maiores vantagens desse sistema é sua versatilidade. A fornalha de calor indireto pode ser utilizada na secagem de praticamente qualquer tipo de produto, desde que a temperatura do ar de processo seja corretamente controlada e mantida dentro dos parâmetros de segurança estabelecidos para o material processado e para o próprio equipamento. Esse controle preserva as características físicas, sensoriais e comerciais do produto, ao mesmo tempo em que aumenta a vida útil do trocador de calor.

Entretanto, essa tecnologia também possui limitações. Como o calor precisa ser transferido através de um trocador de calor, parte da energia gerada na combustão é naturalmente perdida durante esse processo, tornando o rendimento térmico inferior ao das fornalhas de calor direto. Além disso, o trocador de calor trabalha sob elevadas solicitações térmicas e deve operar dentro dos limites de temperatura previstos em projeto para evitar deformações, fadiga térmica e redução de sua vida útil.

Apesar dessas limitações, a fornalha de calor indireto continua sendo a solução mais indicada para processos em que a qualidade do produto é prioridade, oferecendo elevado nível de segurança operacional, excelente controle da temperatura do ar de processo e ampla flexibilidade de aplicação.

Nos últimos anos, esses equipamentos também passaram por uma importante evolução tecnológica. Sistemas anteriormente abastecidos manualmente com lenha vêm sendo substituídos por fornalhas equipadas com moega, rosca alimentadora e controle automático da combustão, utilizando principalmente cavaco de madeira e serragem. Essa evolução proporcionou maior estabilidade térmica, redução da mão de obra operacional, menor incidência de sinistros e melhor eficiência no controle da geração de calor.

Além das vantagens operacionais, as fornalhas metálicas de calor indireto ocupam menor espaço físico, exigem menos obras civis e podem ser transportadas praticamente montadas, permitindo uma instalação rápida junto ao sistema de secagem. Essa característica reduz o tempo de implantação da unidade e facilita futuras relocações do equipamento, preservando seu valor como ativo industrial.

2. Como Funciona uma Fornalha de Calor Indireto?

O funcionamento de uma fornalha de calor indireto baseia-se em dois sistemas independentes: o sistema de combustão, responsável pela geração da energia térmica, e o sistema de transferência de calor, responsável por aquecer o ar de processo sem permitir seu contato com os gases da combustão.

Essa separação entre os dois circuitos é a principal característica da fornalha de calor indireto e o que a diferencia das fornalhas de calor direto.

Sistema de Combustão

O sistema de combustão tem como função transformar a energia contida no combustível em calor.

Nas fornalhas modernas, esse processo é realizado de forma contínua e controlada, proporcionando maior estabilidade da chama, melhor rendimento térmico e menor consumo de combustível.

Dependendo do projeto, a alimentação pode ser manual ou automática. Atualmente, a maioria das novas instalações utiliza sistemas automáticos compostos por moega de armazenamento, rosca alimentadora e sistemas eletrônicos de controle da combustão.

Os principais componentes do sistema de combustão são:

• Moega de armazenamento;
• Rosca alimentadora;
• Câmara de combustão;
• Grelha fixa ou móvel;
• Revestimento refratário;
• Entrada de ar primário;
• Entrada de ar secundário;
• Sistema de remoção de cinzas;
• Chaminé.

O combustível é conduzido até a câmara de combustão, onde ocorre sua queima sobre a grelha. O ar primário alimenta a combustão pela parte inferior da grelha, enquanto o ar secundário promove a queima dos gases liberados durante o processo, aumentando a eficiência da combustão e reduzindo a formação de fumaça e partículas.

Sistema de Transferência de Calor

Após a combustão, os gases aquecidos percorrem o interior do trocador de calor, transferindo sua energia térmica para as superfícies metálicas do equipamento.

Durante esse percurso, os gases da combustão deslocam-se naturalmente em direção à chaminé devido ao efeito de tiragem, provocado pela diferença de densidade entre os gases quentes e o ar atmosférico. Assim como em uma chaminé convencional, o ar aquecido é mais leve e tende a subir naturalmente, conduzindo a fumaça até sua descarga na atmosfera.

Enquanto isso, o ar ambiente é insuflado através da parte externa do trocador de calor, onde absorve o calor armazenado nas superfícies metálicas sem entrar em contato com os gases da combustão.

Ao final do processo, os dois fluxos seguem caminhos completamente distintos:

• Os gases da combustão percorrem o interior do trocador de calor e seguem verticalmente para a chaminé, sendo liberados na atmosfera.
• O ar quente limpo é conduzido ao secador ou ao processo industrial, totalmente livre de fumaça, fuligem, partículas, cinzas e odores provenientes da combustão.

Essa separação física entre os dois circuitos é o princípio fundamental da fornalha de calor indireto e permite sua utilização em processos onde a qualidade do ar aquecido é indispensável.

Funcionamento Resumido

De forma simplificada, o funcionamento da fornalha ocorre na seguinte sequência:

• O combustível é armazenado na moega.
• A rosca alimentadora conduz o combustível até a câmara de combustão.
• A combustão ocorre sobre a grelha, gerando gases de alta temperatura.
• Os gases percorrem o interior do trocador de calor, transferindo calor para sua estrutura metálica.
• O ar ambiente circula externamente ao trocador, sendo aquecido sem contato com os gases da combustão.
• Os gases da combustão seguem naturalmente para a chaminé.
• O ar quente limpo é conduzido ao secador ou ao processo industrial.

Esse princípio de funcionamento permite que a fornalha de calor indireto seja utilizada na secagem de praticamente qualquer tipo de produto, desde que a temperatura do ar de processo seja corretamente controlada e mantida dentro dos parâmetros estabelecidos para o material processado e para o próprio equipamento.

3. Principais Componentes da Fornalha de Calor Indireto

Embora existam diferentes fabricantes e configurações construtivas, a maioria das fornalhas de calor indireto é composta por um conjunto de componentes responsáveis pela geração, transferência e controle do calor. Cada um deles desempenha um papel fundamental para garantir eficiência, segurança operacional e longa vida útil ao equipamento.

Câmara de Combustão

A câmara de combustão é o local onde ocorre a queima do combustível. Seu dimensionamento influencia diretamente a estabilidade da chama, a eficiência da combustão e a potência térmica da fornalha.

Normalmente, seu interior é revestido com materiais refratários capazes de suportar elevadas temperaturas, protegendo a estrutura metálica e reduzindo as perdas de calor.

Sistema Refratário

O revestimento refratário tem como função conservar o calor dentro da câmara de combustão e proteger a carcaça metálica da fornalha.

Os materiais mais utilizados são:

• Tijolos refratários;
• Concreto refratário;
• Mantas de fibra cerâmica;
• Placas refratárias.

Além de aumentar a eficiência térmica, o sistema refratário reduz tensões térmicas sobre a estrutura metálica e prolonga a vida útil do equipamento.

Sistema de Alimentação

O sistema de alimentação é responsável por conduzir o combustível até a câmara de combustão.

Nos equipamentos modernos, normalmente é composto por:

• Moega de armazenamento;
• Rosca transportadora;
• Rosca alimentadora;
• Sistema de acionamento e controle.

A alimentação automática proporciona uma combustão mais uniforme, reduz a necessidade de intervenção do operador e melhora significativamente a estabilidade da temperatura do ar de processo.

Grelha

A grelha sustenta o combustível durante a combustão, permitindo também a passagem do ar primário e a queda das cinzas.

Dependendo da aplicação, podem ser utilizadas:

• Grelha fixa;
• Grelha móvel;
• Grelha basculante.

As grelhas móveis são mais indicadas para operações contínuas e de maior capacidade, pois facilitam a remoção automática das cinzas e mantêm a combustão mais estável.

Trocador de Calor

O trocador de calor é o principal componente da fornalha de calor indireto e o responsável por separar completamente os gases da combustão do ar de processo.

É nele que ocorre a transferência da energia térmica para o ar limpo que será utilizado na secagem.

Existem dois projetos construtivos predominantes:

• Trocador tubular;
• Câmara de ar quente.

Cada configuração apresenta características próprias de eficiência, manutenção e custo, assunto que será abordado em um capítulo específico.

Ventilador de Ar de Processo

O ventilador de ar de processo é responsável por conduzir o ar ambiente através do trocador de calor, fornecendo o volume de ar necessário para o secador ou para o processo industrial.

Seu correto dimensionamento influencia diretamente a capacidade de secagem e a eficiência do sistema.

Chaminé

A chaminé tem a função de conduzir os gases da combustão para a atmosfera.

Além de realizar a descarga dos gases, ela contribui para a tiragem natural da fornalha, favorecendo o deslocamento contínuo da fumaça através do trocador de calor.

Seu dimensionamento deve considerar fatores como altura, diâmetro, temperatura dos gases e condições de operação da fornalha.

Sistema de Controle

As fornalhas modernas utilizam sistemas eletrônicos para controlar a combustão e manter a temperatura do ar de processo dentro da faixa desejada.

Dependendo do grau de automação, podem ser utilizados:

• Sensores de temperatura;
• CLPs (Controladores Lógicos Programáveis);
• Inversores de frequência;
• Painéis de comando;
• Sistemas supervisórios.

Esses recursos permitem controlar automaticamente a alimentação de combustível, a vazão de ar e a temperatura do processo, proporcionando maior eficiência energética, estabilidade operacional e segurança.

4. Tipos de Trocadores de Calor

O trocador de calor é o componente que diferencia uma fornalha de calor indireto de uma fornalha de calor direto. É ele quem permite que o ar de processo seja aquecido sem entrar em contato com os gases provenientes da combustão.

Independentemente do modelo construtivo, sua função é a mesma: absorver a energia térmica gerada na combustão e transferi-la ao ar limpo que será utilizado no processo de secagem ou aquecimento.

Os dois sistemas mais utilizados são o trocador tubular e a câmara de ar quente.

Trocador Tubular

O trocador tubular é o sistema mais tradicional e amplamente utilizado nas fornalhas de calor indireto.

Nesse projeto, os gases quentes provenientes da combustão percorrem o interior de um conjunto de tubos metálicos, enquanto o ar de processo circula externamente a esses tubos. Durante esse percurso ocorre a transferência de calor através das paredes metálicas.

Uma das principais vantagens desse sistema é sua elevada área de troca térmica, proporcionando bom rendimento e aquecimento uniforme do ar.

Entre suas principais características destacam-se:

• Elevada eficiência na transferência de calor;
• Distribuição uniforme da temperatura do ar;
• Construção robusta;
• Fácil integração com secadores de diferentes capacidades;
• Ampla utilização na indústria e no agronegócio.

Por outro lado, o grande número de tubos exige limpeza periódica, principalmente quando a combustão gera grande quantidade de partículas e fuligem.

Câmara de Ar Quente

Na câmara de ar quente, o princípio de funcionamento permanece o mesmo, porém o trocador tubular é substituído por câmaras metálicas de grande superfície.

Os gases da combustão percorrem essas câmaras enquanto o ar de processo circula externamente, absorvendo o calor através das paredes metálicas.

Essa configuração reduz a quantidade de componentes internos e facilita a limpeza e a manutenção.

Suas principais características são:

• Construção mais simples;
• Menor quantidade de pontos sujeitos ao acúmulo de fuligem;
• Facilidade de inspeção e limpeza;
• Menor complexidade construtiva;
• Boa distribuição do ar quente.

Dependendo do fabricante, a geometria dessas câmaras pode variar bastante, buscando aumentar a área de troca térmica sem elevar excessivamente a perda de carga do sistema.

Eficiência da Troca Térmica

Independentemente do tipo de trocador utilizado, existe uma característica comum a todos os sistemas de calor indireto: sempre haverá perdas de energia durante a transferência de calor.

Parte da energia produzida na combustão permanece nos gases que são descarregados pela chaminé, enquanto outra parcela é dissipada para o ambiente.

Por esse motivo, uma fornalha de calor indireto apresenta rendimento térmico inferior ao de uma fornalha de calor direto.

Essa perda, entretanto, é compensada pela obtenção de ar quente limpo, indispensável em diversos processos industriais e agrícolas.

Materiais de Construção

O trocador de calor trabalha continuamente submetido a elevadas temperaturas e ciclos de aquecimento e resfriamento.

Por esse motivo, sua fabricação exige materiais capazes de suportar essas condições sem comprometer a segurança e a durabilidade do equipamento.

Os materiais mais utilizados são:

• Aço carbono;
• Aço SHUDLER;
• Aço inoxidável, em aplicações específicas.

A escolha do material depende da temperatura de operação, do combustível utilizado e das características do processo.

Limitações do Trocador de Calor

O trocador de calor é o componente que mais sofre solicitações térmicas dentro da fornalha.

Quando submetido continuamente a temperaturas superiores às previstas em projeto, podem ocorrer:

• Deformações permanentes;
• Fadiga térmica;
• Empenamentos;
• Trincas;
• Redução da eficiência térmica;
• Diminuição significativa da vida útil.

Por esse motivo, o controle da temperatura do ar de processo e da combustão é fundamental para preservar o equipamento.

Embora a fornalha de calor indireto possa ser utilizada na secagem de praticamente qualquer produto, sua operação deve respeitar simultaneamente os limites de temperatura exigidos pelo material processado e os limites de projeto do trocador de calor.

Esse equilíbrio garante qualidade do produto, segurança operacional e maior durabilidade do equipamento.

[INSERIR TABELA – COMPARAÇÃO ENTRE TROCADOR TUBULAR E CÂMARA DE AR QUENTE]

Observação técnica: Embora os trocadores tubulares sejam os mais conhecidos, a utilização de câmaras de ar quente tem crescido em diversos projetos devido à simplicidade construtiva e à facilidade de manutenção. A escolha entre um sistema e outro deve considerar não apenas a eficiência térmica, mas também aspectos como facilidade de limpeza, custo de fabricação, tipo de combustível e condições de operação da fornalha.

5. Combustíveis Utilizados

Uma das grandes vantagens da fornalha de calor indireto é sua versatilidade quanto à utilização de diferentes fontes de energia. Dependendo do projeto e da disponibilidade regional, o equipamento pode operar com combustíveis sólidos, líquidos ou gasosos.

A escolha do combustível influencia diretamente o rendimento térmico, os custos operacionais, o grau de automação da instalação e as necessidades de manutenção.

Os combustíveis mais utilizados são:

• Lenha;
• Cavaco de madeira;
• Serragem;
• Pellets de madeira;
• Briquetes;
• Casca de arroz;
• Casca de café;
• Bagaço de cana;
• Outras biomassas agrícolas;
• Gás Natural;
• GLP;
• Óleo combustível.

A seleção deve considerar fatores como disponibilidade regional, poder calorífico, teor de umidade, facilidade de armazenamento, custo operacional e características do processo industrial.

Lenha

A lenha foi durante décadas o principal combustível utilizado em fornalhas industriais.

Sua ampla disponibilidade e facilidade de obtenção fizeram dela a principal fonte de energia em secadores de grãos e diversos processos industriais.

Entretanto, sua utilização apresenta algumas limitações, como:

• Alimentação normalmente manual;
• Maior necessidade de mão de obra;
• Oscilações na geração de calor;
• Dificuldade de automação;
• Maior risco durante o abastecimento da fornalha.

Apesar disso, continua sendo uma alternativa viável em regiões onde há boa oferta de madeira e baixo custo de aquisição.

Cavaco de Madeira

Atualmente, o cavaco de madeira tornou-se um dos combustíveis mais utilizados em novos projetos de fornalhas industriais.

Ao contrário do que muitos imaginam, sua principal vantagem não está apenas no custo do combustível.

O maior benefício do cavaco é permitir a automação completa da alimentação da fornalha, proporcionando uma combustão contínua e muito mais estável.

Entre as principais vantagens destacam-se:

• Alimentação automática por moega e rosca alimentadora;
• Geração de calor uniforme;
• Melhor controle da combustão;
• Menor variação da temperatura do ar de processo;
• Redução da mão de obra operacional;
• Maior eficiência do secador;
• Menor incidência de sinistros;
• Facilidade de integração com CLPs e sistemas automatizados.

Essa estabilidade térmica melhora o desempenho do processo de secagem e reduz o consumo específico de combustível.

Serragem

A serragem também é amplamente utilizada, principalmente em regiões com forte atividade madeireira.

Quando possui granulometria e umidade adequadas, apresenta excelente desempenho em sistemas automáticos de alimentação.

Seu uso exige atenção especial ao armazenamento para evitar excesso de umidade e formação de pontes no interior da moega.

Pellets e Briquetes

Pellets e briquetes apresentam elevado poder calorífico, baixa umidade e excelente uniformidade.

São indicados principalmente para instalações onde se busca maior padronização do combustível ou há necessidade de armazenamento por longos períodos.

Biomassas Agrícolas

Diversos resíduos agrícolas podem ser utilizados como combustível, desde que compatíveis com o projeto da fornalha.

Entre eles destacam-se:

• Casca de arroz;
• Casca de café;
• Bagaço de cana;
• Casca de amendoim;
• Outras biomassas vegetais.

Cada biomassa apresenta características próprias de combustão, exigindo adequações no sistema de alimentação e na regulagem do ar de combustão.

Combustíveis Gasosos

As fornalhas de calor indireto também podem operar com combustíveis gasosos, como Gás Natural e GLP.

Esses combustíveis proporcionam:

• Combustão limpa;
• Excelente controle da temperatura;
• Facilidade de automação;
• Baixa geração de resíduos.

Mesmo utilizando combustíveis que praticamente não produzem fuligem, o sistema de calor indireto continua sendo necessário quando o processo exige que o ar de secagem permaneça totalmente separado dos gases da combustão.

Umidade do Combustível

Independentemente do combustível utilizado, sua umidade exerce forte influência sobre o rendimento da fornalha.

Combustíveis com elevado teor de umidade consomem parte da energia gerada apenas para evaporar a água presente no material, reduzindo a eficiência da combustão.

Além disso, podem provocar:

• Redução da temperatura da chama;
• Aumento do consumo de combustível;
• Formação excessiva de fumaça;
• Acúmulo de resíduos;
• Maior necessidade de limpeza.

Sempre que possível, recomenda-se utilizar combustíveis com teor de umidade compatível com o projeto da fornalha, garantindo maior rendimento térmico e estabilidade operacional.

Tendência do Mercado

Observa-se uma evolução contínua das fornalhas industriais em direção aos sistemas automatizados de alimentação por biomassa.

Embora a lenha continue sendo utilizada em muitas instalações, os novos projetos priorizam combustíveis como cavaco de madeira e serragem, principalmente pela facilidade de automação, maior estabilidade da combustão e redução da mão de obra operacional.

Essa tendência acompanha a crescente busca por maior eficiência energética, controle do processo e segurança operacional, características cada vez mais valorizadas na indústria moderna.

[INSERIR TABELA – COMPARAÇÃO ENTRE OS PRINCIPAIS COMBUSTÍVEIS UTILIZADOS EM FORNALHAS DE CALOR INDIRETO]

6. Controle da Temperatura e Limitações Operacionais

A temperatura é um dos fatores mais importantes para o desempenho de uma fornalha de calor indireto. Seu correto controle influencia diretamente a qualidade do produto, a eficiência energética do processo e a vida útil do equipamento.

Ao contrário do que muitas pessoas imaginam, não basta produzir calor. É necessário produzir ar quente limpo na temperatura adequada para cada aplicação.

Essa é uma das principais vantagens da fornalha de calor indireto e, ao mesmo tempo, um dos seus maiores desafios operacionais.

Temperatura do Ar de Processo

Cada produto possui uma faixa ideal de temperatura para secagem.

Quando o ar de processo ultrapassa esse limite, podem ocorrer alterações físicas, químicas e sensoriais que comprometem sua qualidade.

Na secagem de produtos agrícolas destinados à alimentação humana, como café, feijão, sementes e milho utilizado na produção de alimentos e seus derivados, o controle da temperatura é indispensável para preservar o valor comercial do produto.

Em muitas dessas aplicações, trabalha-se com temperaturas do ar próximas de 80 °C, podendo variar conforme o tipo de produto, sua umidade, o sistema de secagem e as recomendações técnicas do processo.

Preservação da Qualidade do Produto

O uso de temperaturas inadequadas pode provocar diversos problemas, entre eles:

• Alteração da coloração;
• Perda de aroma;
• Alteração do sabor;
• Redução da qualidade comercial;
• Danos às propriedades físicas do produto;
• Redução do poder germinativo das sementes;
• Perda de propriedades nutricionais sensíveis ao calor.

Por esse motivo, o controle da temperatura do ar de secagem é tão importante quanto o controle da própria combustão.

Limitações do Trocador de Calor

Além dos limites impostos pelo produto, existe outro fator igualmente importante: o limite operacional do próprio trocador de calor.

Durante a combustão, a temperatura da chama pode atingir valores muito elevados. Entretanto, essa energia precisa ser transferida ao ar de processo através das superfícies metálicas do trocador.

Quando o equipamento trabalha continuamente acima das condições previstas em projeto, podem ocorrer:

• Deformações nas chapas;
• Empenamentos;
• Fadiga térmica;
• Trincas;
• Perda de eficiência na troca de calor;
• Redução significativa da vida útil do equipamento.

Por esse motivo, o controle da temperatura não protege apenas o produto, mas também preserva a integridade estrutural da fornalha.

Eficiência x Segurança

Existe uma tendência de acreditar que aumentar a temperatura da combustão resulta em maior produtividade.

Na prática, essa estratégia pode produzir o efeito contrário.

Temperaturas excessivas aumentam o esforço térmico sobre o trocador de calor, elevam o consumo de combustível e reduzem a durabilidade do equipamento, sem necessariamente proporcionar ganhos proporcionais na capacidade de secagem.

O melhor desempenho é obtido quando a fornalha opera dentro da faixa de temperatura para a qual foi projetada, conciliando eficiência energética, segurança operacional e qualidade do produto.

Controle Automático

As fornalhas modernas utilizam sistemas eletrônicos para manter a temperatura do ar de processo constante.

Sensores monitoram continuamente a temperatura e enviam informações ao sistema de controle, que ajusta automaticamente a alimentação de combustível e a combustão conforme a demanda do processo.

Essa automação proporciona diversas vantagens:

• Maior estabilidade da temperatura;
• Menor consumo de combustível;
• Melhor qualidade da secagem;
• Redução das oscilações térmicas;
• Menor desgaste do trocador de calor;
• Maior segurança operacional.

Graças a esse controle, a fornalha de calor indireto pode ser utilizada na secagem de praticamente qualquer tipo de produto, desde que a temperatura do ar de processo seja mantida dentro dos parâmetros recomendados para o material processado e dos limites de projeto do equipamento.

[INSERIR TABELA – FAIXAS RECOMENDADAS DE TEMPERATURA DO AR DE PROCESSO PARA DIFERENTES APLICAÇÕES]

Observação técnica: As temperaturas de secagem variam conforme o produto, sua umidade inicial, o sistema de secagem e as recomendações de cada processo. A definição da temperatura ideal deve sempre considerar simultaneamente a preservação da qualidade do produto e os limites operacionais da fornalha.

7. Vantagens da Fornalha de Calor Indireto

A fornalha de calor indireto consolidou-se como uma das principais soluções para geração de ar quente em processos industriais que exigem controle de temperatura e preservação da qualidade do produto.

Embora apresente um rendimento térmico inferior ao das fornalhas de calor direto, devido às perdas inerentes ao trocador de calor, suas vantagens operacionais compensam essa limitação em diversas aplicações.

Ar Quente Limpo

A principal vantagem da fornalha de calor indireto é fornecer ar quente completamente separado dos gases da combustão.

Como resultado, o ar utilizado no processo permanece livre de:

• Fumaça;
• Fuligem;
• Cinzas;
• Partículas sólidas;
• Odor característico da combustão.

Essa característica torna o equipamento indispensável para processos onde a qualidade do produto não pode ser comprometida.

Preservação da Qualidade do Produto

A utilização de ar quente limpo reduz significativamente o risco de alterações nas características do material processado.

Entre os principais benefícios destacam-se:

• Preservação da cor;
• Manutenção do aroma;
• Conservação do sabor;
• Maior qualidade comercial;
• Preservação das propriedades físicas;
• Maior segurança para produtos destinados à alimentação humana.

Por esse motivo, a tecnologia é amplamente utilizada na secagem de café, feijão, sementes, milho destinado à produção de alimentos e seus derivados, além de diversos outros produtos sensíveis aos gases da combustão.

Grande Versatilidade de Aplicação

Uma das maiores vantagens da fornalha de calor indireto é sua versatilidade.

Desde que a temperatura do ar de processo seja corretamente controlada e mantida dentro dos parâmetros estabelecidos para o produto e para o equipamento, praticamente qualquer material pode ser seco utilizando esse sistema.

Essa flexibilidade permite atender desde produtos agrícolas até aplicações industriais que exigem elevado controle de qualidade.

Controle Preciso da Temperatura

As fornalhas modernas permitem controlar continuamente a temperatura do ar de processo.

Esse controle proporciona:

• Maior uniformidade da secagem;
• Melhor qualidade do produto final;
• Redução do consumo de combustível;
• Menor risco de superaquecimento;
• Maior vida útil do trocador de calor.

Automação da Combustão

A utilização de moega, rosca alimentadora e sistemas eletrônicos de controle tornou a operação das fornalhas muito mais eficiente.

Os principais benefícios são:

• Alimentação contínua do combustível;
• Estabilidade da combustão;
• Geração uniforme de calor;
• Menor necessidade de intervenção do operador;
• Melhor rendimento energético;
• Facilidade de integração com sistemas automatizados.

Menor Incidência de Sinistros

A alimentação automática reduz significativamente o manuseio manual do combustível.

Como consequência, diminuem os riscos associados à operação da fornalha, proporcionando maior segurança para os operadores e maior estabilidade do processo.

Instalação Mais Simples

As fornalhas metálicas de calor indireto são fabricadas praticamente completas em ambiente industrial.

Na maioria dos casos, chegam ao cliente prontas para instalação, necessitando apenas das conexões mecânicas, elétricas e dos dutos de ar.

Isso proporciona:

• Redução do tempo de montagem;
• Menor necessidade de mão de obra em campo;
• Maior qualidade construtiva;
• Menor prazo para entrada em operação.

Menor Espaço Físico

Outra vantagem importante é a reduzida área ocupada pela instalação.

Comparadas às fornalhas convencionais construídas em alvenaria, as fornalhas metálicas apresentam projeto mais compacto, facilitando sua integração ao sistema de secagem e reduzindo a necessidade de obras civis.

Essa característica é especialmente importante em ampliações industriais e instalações com espaço limitado.

Equipamento Transportável

Por serem totalmente metálicas, essas fornalhas podem ser transportadas praticamente montadas ou em módulos.

Isso reduz custos de implantação e facilita futuras mudanças de layout ou transferências entre unidades industriais.

Diferentemente das fornalhas construídas em alvenaria, uma fornalha metálica pode ser desmontada, transportada e reinstalada em outro local, preservando seu valor como ativo industrial.

Facilidade de Manutenção

A construção metálica também facilita inspeções, limpezas e substituições de componentes.

Em muitos modelos, o acesso ao trocador de calor, à câmara de combustão e aos sistemas de alimentação pode ser realizado rapidamente, reduzindo o tempo de parada para manutenção.

Longa Vida Útil

Quando corretamente dimensionada, operada dentro dos limites de projeto e submetida à manutenção preventiva, a fornalha de calor indireto apresenta elevada durabilidade.

A vida útil do equipamento depende principalmente de fatores como:

• Qualidade dos materiais empregados;
• Controle da temperatura de operação;
• Eficiência da combustão;
• Limpeza periódica do trocador de calor;
• Qualidade do combustível utilizado.

Por isso, investir em uma operação adequada representa não apenas maior eficiência energética, mas também menor custo de manutenção e maior vida útil do equipamento.

[INSERIR TABELA – PRINCIPAIS VANTAGENS DA FORNALHA DE CALOR INDIRETO]

8. Instalação e Dimensionamento

O desempenho de uma fornalha de calor indireto não depende apenas de sua capacidade térmica. Um correto dimensionamento e uma instalação adequada são fatores fundamentais para garantir eficiência energética, segurança operacional e longa vida útil do equipamento.

Cada projeto deve ser desenvolvido considerando as características do produto, a capacidade do secador, o combustível disponível e as condições específicas da unidade industrial.

Dimensionamento da Potência Térmica

O primeiro passo consiste em determinar a demanda de calor do processo.

Essa necessidade depende de diversos fatores, entre eles:

• Capacidade de secagem;
• Umidade inicial do produto;
• Umidade final desejada;
• Vazão de ar do secador;
• Temperatura ambiente;
• Temperatura de secagem;
• Tipo de combustível utilizado;
• Eficiência do sistema.

Uma fornalha subdimensionada poderá comprometer a capacidade de produção, enquanto um equipamento superdimensionado tende a operar com baixa eficiência e maior consumo de combustível.

Por esse motivo, o dimensionamento deve ser realizado com base em cálculos térmicos e nas condições reais de operação.

Escolha do Combustível

A definição do combustível influencia diretamente todo o projeto da fornalha.

Aspectos que devem ser avaliados:

• Disponibilidade regional;
• Custo de aquisição;
• Umidade do combustível;
• Poder calorífico;
• Facilidade de armazenamento;
• Grau de automação desejado.

Atualmente, o cavaco de madeira e a serragem são as alternativas mais utilizadas em novos projetos devido à facilidade de automação e ao bom desempenho operacional.

Local de Instalação

A instalação deve permitir acesso seguro para operação e manutenção.

É recomendável prever espaço suficiente para:

• Alimentação da biomassa;
• Limpeza do trocador de calor;
• Remoção das cinzas;
• Inspeção da câmara de combustão;
• Manutenção dos ventiladores;
• Acesso à chaminé.

Também deve ser considerada a circulação de veículos responsáveis pelo abastecimento da biomassa.

Obras Civis

Uma das vantagens das fornalhas metálicas é a redução das obras civis.

Na maioria das aplicações são necessárias apenas:

• Base de concreto dimensionada para suportar o peso do equipamento;
• Fixação da estrutura;
• Instalação da chaminé;
• Conexão aos dutos de ar quente;
• Ligações elétricas e de automação.

Quando comparada às fornalhas construídas em alvenaria, a instalação é significativamente mais rápida.

Integração com o Secador

A fornalha deve ser posicionada de forma a reduzir o comprimento dos dutos de ar quente.

Quanto menores forem essas distâncias, menores serão as perdas térmicas e maior será o rendimento do sistema.

Também é importante prever acesso para futuras ampliações e manutenções.

Sistema de Exaustão

A chaminé deve possuir altura e diâmetro compatíveis com a capacidade da fornalha.

Seu correto dimensionamento favorece a tiragem dos gases da combustão e contribui para a estabilidade da chama.

Em alguns projetos de maior capacidade podem ser utilizados sistemas auxiliares para controle da tiragem, aumentando a eficiência da combustão.

Sistema de Automação

Sempre que possível recomenda-se utilizar controle automático da combustão.

A automação permite monitorar continuamente:

• Temperatura do ar de processo;
• Temperatura da câmara de combustão;
• Alimentação de combustível;
• Vazão de ar;
• Funcionamento dos ventiladores.

Além de melhorar a eficiência energética, esses sistemas aumentam a segurança operacional e reduzem as oscilações de temperatura durante a secagem.

Planejamento da Manutenção

Ainda na fase de projeto é importante prever acesso aos principais componentes da fornalha.

O equipamento deve permitir a realização de inspeções periódicas sem necessidade de desmontagens complexas.

Facilidade de manutenção representa menor tempo de parada e menor custo operacional ao longo da vida útil da instalação.

[INSERIR TABELA – PRINCIPAIS CRITÉRIOS PARA DIMENSIONAMENTO DE UMA FORNALHA DE CALOR INDIRETO]

9. Manutenção e Inspeção

A manutenção preventiva é um dos fatores mais importantes para garantir a eficiência, a segurança operacional e a vida útil de uma fornalha de calor indireto.

Como o equipamento trabalha continuamente submetido a elevadas temperaturas, ciclos térmicos e resíduos provenientes da combustão, a realização de inspeções periódicas evita falhas, reduz paradas inesperadas e mantém o desempenho do sistema.

Uma fornalha bem conservada pode operar por muitos anos com elevado rendimento e baixo custo de manutenção.

Limpeza do Trocador de Calor

O trocador de calor deve permanecer limpo para garantir uma boa transferência de energia.

Com o tempo, fuligem, cinzas e outros resíduos provenientes da combustão tendem a aderir às superfícies metálicas, formando uma camada isolante que reduz significativamente a eficiência térmica.

Mesmo uma pequena camada de incrustação pode aumentar o consumo de combustível e reduzir a capacidade de aquecimento do equipamento.

A frequência de limpeza depende principalmente do combustível utilizado e das condições de operação da fornalha.

Inspeção do Sistema Refratário

O revestimento refratário deve ser inspecionado periodicamente para identificar:

• Trincas;
• Desplacamentos;
• Desgaste;
• Pontos de infiltração de calor;
• Danos provocados por impactos.

A substituição preventiva dos materiais refratários evita que o calor atinja diretamente a estrutura metálica da fornalha, reduzindo o risco de deformações.

Verificação do Trocador de Calor

O trocador de calor é o componente de maior valor da fornalha e merece atenção especial durante as inspeções.

Devem ser observados:

• Empenamentos;
• Deformações;
• Trincas;
• Corrosão;
• Vazamentos;
• Alterações provocadas por superaquecimento.

Equipamentos que trabalharam continuamente acima da temperatura prevista em projeto podem apresentar fadiga térmica e redução significativa da vida útil.

Sistema de Alimentação

O conjunto formado pela moega, roscas alimentadoras e acionamentos deve operar continuamente e sem interrupções.

As inspeções devem verificar:

• Desgaste das roscas;
• Mancais;
• Rolamentos;
• Motoredutores;
• Correntes;
• Acoplamentos;
• Alinhamentos.

Qualquer irregularidade pode comprometer a alimentação do combustível e provocar oscilações na combustão.

Grelhas

As grelhas trabalham submetidas diretamente às altas temperaturas da combustão.

É importante verificar:

• Desgaste;
• Deformações;
• Trincas;
• Acúmulo de resíduos;
• Obstrução das passagens de ar.

Uma grelha em boas condições garante melhor distribuição do ar primário e maior eficiência da combustão.

Ventiladores

Os ventiladores são responsáveis pelo fornecimento do ar de processo e, em alguns projetos, também pelo ar de combustão.

As inspeções devem incluir:

• Balanceamento;
• Estado das pás;
• Vibração;
• Rolamentos;
• Correias;
• Alinhamento do conjunto.

Ventiladores desregulados podem reduzir significativamente o rendimento da fornalha.

Chaminé

A chaminé também deve receber inspeções periódicas.

Devem ser observados:

• Acúmulo de fuligem;
• Corrosão;
• Fixações;
• Integridade estrutural;
• Obstruções.

Uma chaminé limpa favorece a tiragem natural e melhora a estabilidade da combustão.

Instrumentação e Automação

Os sensores responsáveis pelo controle da temperatura devem permanecer calibrados.

Também é recomendável verificar periodicamente:

• CLP;
• Painel elétrico;
• Cabos;
• Sensores;
• Inversores de frequência;
• Alarmes de segurança.

O correto funcionamento da automação garante maior estabilidade operacional e protege tanto o produto quanto o equipamento.

Boas Práticas de Operação

Além da manutenção preventiva, algumas práticas operacionais contribuem diretamente para aumentar a vida útil da fornalha.

Entre elas destacam-se:

• Utilizar combustível com umidade adequada;
• Evitar operar acima da temperatura de projeto;
• Realizar limpezas periódicas;
• Remover regularmente as cinzas;
• Manter entradas de ar desobstruídas;
• Monitorar continuamente a temperatura do ar de processo;
• Seguir as recomendações do fabricante.

Pequenos cuidados realizados de forma contínua reduzem significativamente os custos de manutenção e aumentam a confiabilidade da instalação.

[INSERIR TABELA – PLANO DE MANUTENÇÃO PREVENTIVA DA FORNALHA DE CALOR INDIRETO]

10. Cuidados na Compra de uma Fornalha de Calor Indireto Usada

A aquisição de uma fornalha de calor indireto usada pode representar uma excelente alternativa para redução do investimento inicial. Entretanto, uma avaliação técnica criteriosa é indispensável para evitar problemas operacionais e custos elevados com reformas.

Ao contrário de outros equipamentos industriais, muitos dos componentes críticos da fornalha trabalham continuamente sob altas temperaturas. Por esse motivo, nem sempre um equipamento aparentemente conservado apresenta boas condições estruturais.

Estado Geral da Estrutura

A primeira inspeção deve avaliar a condição geral da estrutura metálica.

É importante verificar:

• Presença de corrosão;
• Deformações estruturais;
• Soldas reparadas;
• Trincas;
• Estado da pintura;
• Sinais de superaquecimento.

Deformações podem indicar que o equipamento trabalhou durante longos períodos acima da temperatura prevista em projeto.

Condição do Trocador de Calor

O trocador de calor é o componente mais importante e normalmente o de maior valor da fornalha.

Durante a inspeção recomenda-se observar:

• Empenamentos;
• Trincas;
• Vazamentos;
• Corrosão interna;
• Espessura das chapas;
• Estado das soldas;
• Acúmulo excessivo de resíduos.

Caso o trocador tenha sofrido superaquecimento ao longo de sua vida útil, sua substituição poderá representar um custo elevado.

Sistema Refratário

O revestimento refratário também deve ser cuidadosamente avaliado.

Verificar:

• Estado dos tijolos refratários;
• Mantas cerâmicas;
• Placas refratárias;
• Concreto refratário;
• Pontos de desgaste.

Falhas nesse sistema aumentam significativamente a temperatura da estrutura metálica e aceleram seu desgaste.

Sistema de Alimentação

Quando equipada com alimentação automática, a fornalha deve ter seus componentes inspecionados individualmente.

Entre eles:

• Moega;
• Rosca alimentadora;
• Motoredutores;
• Mancais;
• Rolamentos;
• Acoplamentos.

Desgastes excessivos podem comprometer a alimentação contínua do combustível.

Grelhas

As grelhas devem apresentar bom estado de conservação.

Devem ser observados:

• Deformações;
• Trincas;
• Desgaste por abrasão;
• Estado dos mecanismos de movimentação, quando existentes.

Ventiladores

Os ventiladores devem operar sem vibração excessiva e sem ruídos anormais.

É recomendável verificar:

• Rotor;
• Mancais;
• Rolamentos;
• Correias;
• Balanceamento.

Sistema de Automação

Quando a fornalha possuir automação, recomenda-se verificar:

• Painel elétrico;
• CLP;
• Sensores;
• Cabos;
• Inversores de frequência;
• Instrumentação.

Sistemas antigos podem exigir modernização para atender às atuais necessidades operacionais.

Histórico de Operação

Sempre que possível, é importante conhecer o histórico do equipamento.

Algumas informações importantes incluem:

• Tipo de combustível utilizado;
• Horas aproximadas de operação;
• Histórico de manutenção;
• Reformas executadas;
• Motivo da desativação;
• Condições de armazenamento.

Essas informações ajudam a estimar a vida útil remanescente da fornalha.

Disponibilidade de Peças

Antes da compra, recomenda-se verificar a disponibilidade de peças de reposição e a possibilidade de fabricação de componentes específicos, principalmente no caso de equipamentos mais antigos.

Vale a Pena Comprar uma Fornalha Usada?

Na maioria dos casos, sim.

Quando corretamente avaliada, uma fornalha usada pode oferecer excelente relação custo-benefício e muitos anos de operação.

Entretanto, equipamentos que apresentem sinais de superaquecimento, deformações no trocador de calor ou danos estruturais podem exigir investimentos elevados em recuperação, comprometendo a economia inicialmente esperada.

Por isso, recomenda-se que a avaliação seja realizada por profissionais com experiência nesse tipo de equipamento, considerando não apenas o estado visual da fornalha, mas principalmente suas condições estruturais e operacionais.

[INSERIR TABELA – CHECKLIST DE INSPEÇÃO PARA COMPRA DE FORNALHA DE CALOR INDIRETO USADA]

11. Tendências Tecnológicas

As fornalhas de calor indireto evoluíram significativamente nas últimas décadas. Se antes predominavam equipamentos alimentados manualmente com lenha e baixo nível de controle operacional, atualmente o mercado caminha para sistemas cada vez mais automatizados, eficientes e seguros.

Essa evolução busca reduzir custos operacionais, aumentar a produtividade, melhorar a eficiência energética e proporcionar maior estabilidade ao processo de secagem.

Automação da Alimentação

A principal evolução das fornalhas modernas está na substituição da alimentação manual por sistemas automáticos.

Hoje é comum encontrar equipamentos equipados com:

• Moega de armazenamento;
• Rosca transportadora;
• Rosca alimentadora;
• Controle automático da alimentação;
• CLP;
• Inversores de frequência.

Esse sistema mantém o fornecimento de combustível constante, proporcionando uma combustão uniforme e maior estabilidade da temperatura do ar de processo.

Substituição da Lenha pelo Cavaco

Embora a lenha continue presente em muitas instalações, observa-se uma migração crescente para o uso de cavaco de madeira e serragem.

Essa mudança não ocorre apenas pelo custo do combustível, mas principalmente pelas vantagens operacionais que esses materiais oferecem.

Entre elas destacam-se:

• Alimentação totalmente automática;
• Menor necessidade de mão de obra;
• Geração uniforme de calor;
• Melhor controle da combustão;
• Menor incidência de sinistros;
• Maior estabilidade operacional.

Essa tendência deve continuar nos próximos anos, principalmente em novas instalações industriais.

Maior Eficiência Energética

Os fabricantes também vêm investindo em melhorias na eficiência térmica das fornalhas.

Entre elas destacam-se:

• Melhor isolamento térmico;
• Revestimentos refratários mais eficientes;
• Utilização de mantas cerâmicas;
• Redução das perdas de calor;
• Melhor aproveitamento da energia gerada pela combustão.

Essas melhorias reduzem o consumo de combustível e aumentam a eficiência global da instalação.

Controle Eletrônico

A automação passou a desempenhar papel fundamental na operação das fornalhas.

Os sistemas atuais permitem controlar automaticamente:

• Temperatura do ar de processo;
• Alimentação de combustível;
• Vazão de ar;
• Funcionamento dos ventiladores;
• Alarmes de segurança.

Além de aumentar a produtividade, esses recursos reduzem erros operacionais e prolongam a vida útil do equipamento.

Segurança Operacional

Os novos projetos também priorizam a segurança da instalação.

É cada vez mais comum a utilização de:

• Sensores de temperatura;
• Sistemas automáticos de desligamento;
• Monitoramento contínuo da combustão;
• Proteções elétricas;
• Alarmes operacionais.

Esses recursos reduzem riscos e proporcionam maior confiabilidade ao processo.

Sustentabilidade

A utilização de biomassa como fonte de energia contribui para o aproveitamento de resíduos provenientes da indústria madeireira e do agronegócio.

Materiais como cavaco, serragem, cascas e outros resíduos agrícolas deixam de ser descartados e passam a ser utilizados na geração de energia térmica, reduzindo o desperdício e agregando valor a esses subprodutos.

O Futuro das Fornalhas Industriais

A tendência do mercado é o desenvolvimento de equipamentos cada vez mais eficientes, compactos e automatizados.

As novas gerações de fornalhas deverão apresentar:

• Maior eficiência térmica;
• Menor consumo de combustível;
• Sistemas inteligentes de controle;
• Monitoramento remoto;
• Maior segurança operacional;
• Menor necessidade de intervenção humana.

A automação já deixou de ser um diferencial para se tornar uma característica essencial nos projetos modernos.

Considerações Finais

A fornalha de calor indireto é uma das soluções mais eficientes para processos que exigem ar quente limpo, controle rigoroso da temperatura e preservação da qualidade do produto.

Seu princípio de funcionamento, baseado na separação entre os gases da combustão e o ar de processo, permite sua utilização em aplicações onde qualquer contaminação por fumaça, fuligem, partículas ou odores é indesejável.

Embora apresente perdas naturais decorrentes da transferência de calor através do trocador, essa limitação é amplamente compensada pela qualidade do ar aquecido e pela segurança proporcionada ao processo.

A evolução tecnológica, com sistemas automáticos de alimentação por moega e rosca alimentadora, controle eletrônico da combustão e utilização de combustíveis como cavaco de madeira e serragem, tornou essas fornalhas mais eficientes, seguras e econômicas.

Quando corretamente dimensionada, operada dentro dos limites de projeto e submetida à manutenção preventiva, a fornalha de calor indireto proporciona elevada confiabilidade, longa vida útil e excelente desempenho operacional, permanecendo como uma das principais tecnologias para geração de ar quente limpo na indústria e no agronegócio.

Fale com a Granelli – Ativos Industriais

Precisa adquirir, vender ou avaliar uma Fornalha de Calor Indireto?

A equipe da Granelli está pronta para ajudar você com total segurança e transparência.

👉 Clique no link abaixo e veja todas nossas ofertas de:

       https://granelli.com.br/ofertas/fornalha-calor-indireto

👉 Ou preencha o formulário abaixo ou fale conosco pelo nosso atendimento online.
