Exaustor Industrial

ARTIGO TÉCNICO: EXAUSTOR INDUSTRIAL – O QUE É, COMO FUNCIONA E SUAS APLICAÇÕES

1. O Que é um Exaustor Industrial?

O exaustor industrial é um equipamento projetado para remover o ar de ambientes ou processos industriais, promovendo a renovação do ar e eliminando calor, fumaça, poeiras, vapores, gases, odores e partículas em suspensão.

Seu funcionamento contribui para melhorar a qualidade do ambiente de trabalho, proteger equipamentos, aumentar a eficiência dos processos produtivos e atender às normas de segurança e saúde ocupacional.

Os exaustores são utilizados tanto na ventilação geral de galpões quanto em sistemas de exaustão localizada, onde o contaminante é captado diretamente na sua fonte de geração.

2. Origem e Evolução

Os primeiros sistemas de exaustão surgiram durante a Revolução Industrial para remover fumaça e gases produzidos por caldeiras e fornos.

Com a evolução da engenharia dos ventiladores, os equipamentos passaram a oferecer maior eficiência aerodinâmica, menores níveis de ruído e maior capacidade de operação em ambientes agressivos.

Hoje existem modelos desenvolvidos para altas temperaturas, atmosferas corrosivas, áreas classificadas com risco de explosão e sistemas de transporte pneumático.

3. Como Funciona?

O funcionamento baseia-se na rotação de um rotor acionado por um motor elétrico.

Ao girar, o rotor cria uma diferença de pressão que faz o ar ser aspirado pela entrada do equipamento e descarregado na saída.

Dependendo da aplicação, o ar pode ser:

• lançado diretamente para o ambiente externo;
• conduzido por dutos;
• enviado para filtros de mangas;
• ciclones;
• lavadores de gases;
• precipitadores ou outros sistemas de tratamento.

Quanto maior a resistência do sistema de dutos, maior deverá ser a pressão desenvolvida pelo exaustor.

4. Principais Componentes

Os principais componentes são:

• Rotor ou hélice;
• Carcaça;
• Motor elétrico;
• Eixo;
• Rolamentos;
• Mancais;
• Sistema de transmissão por correias ou acoplamento direto;
• Base estrutural;
• Flanges de conexão;
• Proteções mecânicas.

5. Tipos de Exaustores Industriais

Os principais tipos encontrados na indústria são:

Exaustor Axial

Movimenta grandes volumes de ar com baixa pressão, sendo indicado para ventilação geral.

Exaustor Centrífugo

Produz maior pressão estática e é utilizado em sistemas com tubulações, filtros e equipamentos de controle ambiental.

Exaustor de Telhado

Instalado sobre coberturas para renovação contínua do ar interno.

Exaustor Eólico

Utiliza exclusivamente a força do vento para promover a renovação do ar, dispensando consumo de energia elétrica.

Exaustor para Churrasqueira

Projetado para operar com fumaça, gordura e temperaturas elevadas.

Man Cooler

Apesar de frequentemente associado aos exaustores, trata-se de um ventilador portátil destinado à movimentação localizada do ar, sem realizar exaustão propriamente dita.

6. Exaustor Axial ou Centrífugo: Qual a Diferença?

Uma das dúvidas mais comuns na escolha de um sistema de exaustão é definir entre um exaustor axial e um centrífugo. Embora ambos tenham a função de movimentar o ar, cada um apresenta características próprias.

Exaustor Axial

O exaustor axial movimenta grandes volumes de ar com baixa pressão estática. Seu fluxo ocorre paralelamente ao eixo do rotor, sendo indicado para renovação de ar em ambientes onde há pouca resistência ao fluxo.

Entre suas principais aplicações destacam-se:

• Ventilação de galpões;
• Armazéns;
• Estufas;
• Túneis;
• Ambientes industriais em geral.

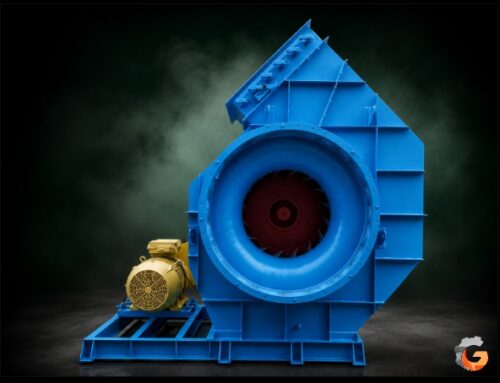

Exaustor Centrífugo

No exaustor centrífugo, o ar entra pelo centro do rotor e é descarregado radialmente pela força centrífuga. Esse princípio permite gerar pressões significativamente maiores.

É o modelo mais utilizado em:

• Sistemas com dutos;
• Filtros de mangas;
• Ciclones;
• Lavadores de gases;
• Transporte pneumático;
• Sistemas de aspiração de pó.

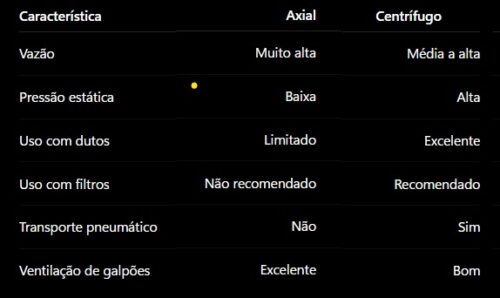

     COMPARAÇÃO ENTRE EXAUSTOR AXIAL E CENTRÍFUGO

7. Tipos de Rotores

O desempenho do equipamento depende diretamente do rotor utilizado.

Os principais são:

• Hélice axial;
• Rotor radial;
• Rotor com pás curvadas para frente;
• Rotor com pás curvadas para trás;
• Rotor Airfoil;
• Rotor de alta pressão.

Cada configuração apresenta características específicas de vazão, pressão, rendimento energético e aplicação.

8. Materiais de Fabricação

Os exaustores podem ser fabricados em diferentes materiais conforme o ambiente de trabalho.

Entre os mais utilizados destacam-se:

• Aço carbono;
• Aço galvanizado;
• Aço inoxidável;
• Alumínio;
• Fibra de vidro (FRP);
• Polímeros especiais para ambientes altamente corrosivos.

9. Arranjos e Configurações

Existem diversas configurações construtivas.

Entre as principais estão:

• Acoplamento direto;
• Transmissão por correias;
• Simples aspiração;
• Dupla aspiração;
• Descarga em diferentes ângulos conforme o projeto do sistema.

10. Aplicações Industriais

Entre as principais aplicações destacam-se:

• Indústrias alimentícias;
• Serrarias;
• Fábricas de ração;
• Caldeiras;
• Secadores;
• Indústrias químicas;
• Metalúrgicas;
• Cabines de pintura;
• Sistemas de coleta de pó;
• Ventilação de galpões;
• Cozinhas industriais;
• Transporte pneumático.

11. Como Dimensionar um Exaustor Industrial

O correto dimensionamento é um dos fatores mais importantes para garantir eficiência, baixo consumo de energia e vida útil do equipamento.

Na seleção devem ser considerados:

• Vazão de ar necessária (m³/h);
• Pressão estática do sistema;
• Comprimento e diâmetro dos dutos;
• Quantidade de curvas e acessórios;
• Tipo de contaminante;
• Temperatura do ar;
• Altitude da instalação;
• Rotação de trabalho;
• Potência do motor;
• Eficiência do rotor.

Um exaustor superdimensionado aumenta o consumo de energia, enquanto um equipamento subdimensionado compromete a eficiência do sistema.

12. Pressão Estática, Pressão Dinâmica e Pressão Total

Esses três parâmetros são fundamentais para compreender o desempenho de um exaustor industrial.

• Pressão estática: representa a resistência que o equipamento precisa vencer no sistema de dutos, filtros e demais componentes.
• Pressão dinâmica: está relacionada à velocidade do ar em movimento.
• Pressão total: corresponde à soma da pressão estática com a pressão dinâmica e representa o desempenho efetivo do equipamento.

A correta interpretação desses parâmetros é indispensável para especificar um exaustor adequado à aplicação.

13. Critérios para Escolha do Exaustor

A seleção do equipamento deve considerar não apenas a vazão desejada, mas também as características do processo industrial.

Os principais critérios são:

• Tipo de contaminante (poeira, fumaça, vapores, gases ou calor);
• Temperatura do ar;
• Nível de umidade;
• Ambiente corrosivo ou agressivo;
• Necessidade de filtragem;
• Distância de transporte do ar;
• Nível de ruído permitido;
• Facilidade de manutenção;
• Consumo de energia;
• Possibilidade de expansão futura do sistema.

14. Parâmetros Operacionais

O desempenho de um exaustor é definido principalmente por:

• Vazão de ar (m³/h);
• Pressão estática;
• Pressão total;
• Rotação (RPM);
• Potência do motor;
• Rendimento;
• Nível de ruído.

[INSERIR TABELA – FAIXAS DE VAZÃO, PRESSÃO E POTÊNCIA DOS EXAUSTORES INDUSTRIAIS]

15. Vantagens

Entre os principais benefícios destacam-se:

• Melhoria da qualidade do ar;
• Redução do calor;
• Maior segurança operacional;
• Controle de poeiras e fumos;
• Proteção de equipamentos;
• Atendimento às normas ambientais;
• Melhoria das condições de trabalho.

16. Limitações

Apesar de extremamente versátil, o exaustor exige correto dimensionamento.

A seleção inadequada pode resultar em:

• baixo rendimento;
• elevado consumo de energia;
• excesso de ruído;
• vibrações;
• redução da vida útil.

17. Cuidados ao Comprar um Exaustor Industrial Usado

Antes da aquisição recomenda-se verificar:

• estado do rotor;
• desgaste por abrasão;
• corrosão da carcaça;
• folgas nos rolamentos;
• alinhamento do eixo;
• vibração;
• condições do motor elétrico;
• histórico de manutenção.

18. Principais Fabricantes

Entre os fabricantes conhecidos no mercado brasileiro destacam-se:

• Otam Ventiladores Industriais;
• Ventisilva;
• Ibram Ventiladores;
• AeroVent do Brasil;
• Mebrafe.

19. Curiosidade: Qual é o Maior Exaustor Industrial?

Os maiores exaustores industriais são utilizados em minas subterrâneas e sistemas de ventilação de grandes túneis.

Alguns modelos ultrapassam 5 metros de diâmetro e utilizam motores com potência superior a 1.500 kW, movimentando milhões de metros cúbicos de ar por hora.

Em aplicações convencionais, os exaustores industriais normalmente possuem diâmetros entre 300 mm e 1.500 mm, atendendo desde pequenas instalações até grandes plantas industriais.

Considerações Finais

O exaustor industrial desempenha papel fundamental no controle ambiental dos processos produtivos, contribuindo para a segurança, eficiência operacional e conforto dos trabalhadores.

A correta seleção do equipamento, associada à instalação adequada e à manutenção preventiva, garante maior vida útil, menor consumo de energia e melhor desempenho do sistema de ventilação.
