ARTIGO TÉCNICO: Espiral Gravitacional para Sementes – O que É, Como Funciona e Aplicações Industriais

O espiral gravitacional é um equipamento amplamente utilizado em unidades de beneficiamento de sementes para realizar a separação dos produtos com base principalmente em suas características físicas, especialmente formato e comportamento de rolamento.

Sua função é remover sementes quebradas, deformadas, achatadas, redondas ou fora do padrão desejado, aumentando a uniformidade dos lotes e contribuindo para a melhoria da qualidade final das sementes comercializadas.

O equipamento é largamente empregado em UBS de soja, feijão e diversas outras culturas que exigem elevado padrão de classificação física.

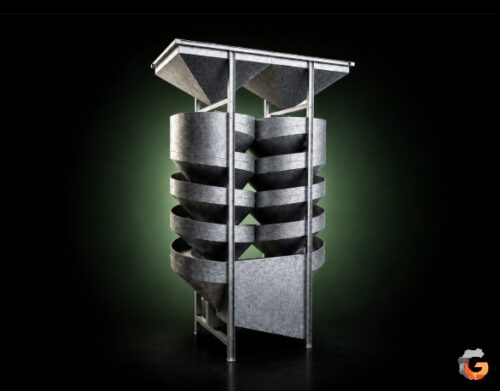

1. O Que é um Espiral Gravitacional

O espiral gravitacional é um equipamento de classificação que utiliza a ação da gravidade e as diferenças de formato das sementes para promover a separação dos materiais.

Durante o processo, sementes com formatos distintos apresentam comportamentos diferentes ao percorrer os canais helicoidais do equipamento, permitindo a separação entre produtos desejáveis e materiais fora do padrão.

Trata-se de um equipamento simples, de baixo consumo energético e amplamente utilizado em linhas de beneficiamento de sementes devido à sua eficiência operacional.

2. Origem e Evolução do Espiral Gravitacional

O princípio de funcionamento do espiral gravitacional está relacionado ao comportamento dos materiais ao percorrer superfícies helicoidais sob ação da gravidade. Conceitualmente, sua origem remonta aos estudos da Espiral de Arquimedes, desenvolvidos pelo matemático grego Arquimedes de Siracusa por volta de 225 a.C.

Os primeiros registros de equipamentos utilizando calhas espirais para separação de materiais surgiram no final do século XIX e início do século XX, inicialmente aplicados na limpeza de grãos e na separação de minerais.

Na agricultura, os espirais gravitacionais passaram a ser utilizados para a classificação de sementes e grãos com base em diferenças de formato e capacidade de rolamento. Um dos modelos mais conhecidos foi desenvolvido pela fabricante Krussow, que difundiu o uso de espirais estáticos para separação de sementes em diversas culturas agrícolas.

O formato moderno dos espirais gravitacionais teve importante evolução em 1976, quando o pesquisador norte-americano Dr. L. Steven Beckham, da Purdue University, desenvolveu sistemas ajustáveis voltados ao beneficiamento de sementes, especialmente de soja. Esse conceito serviu de base para muitos dos equipamentos utilizados atualmente nas unidades de beneficiamento de sementes em todo o mundo.

Apesar das evoluções construtivas ocorridas ao longo das décadas, o princípio físico de separação por gravidade e formato permanece praticamente inalterado, tornando o espiral gravitacional um dos equipamentos mais tradicionais e eficientes da indústria de sementes.

3. Como Funciona o Espiral Gravitacional

O funcionamento do espiral gravitacional baseia-se na movimentação das sementes ao longo de canais helicoidais inclinados.

Após a alimentação uniforme do produto, as sementes descem pelos canais sob ação da gravidade.

Durante esse percurso, as diferenças de formato provocam trajetórias distintas. Sementes mais redondas tendem a rolar de forma diferente das sementes achatadas, quebradas ou deformadas, permitindo a separação em diferentes saídas do equipamento.

A eficiência da classificação depende diretamente da uniformidade de alimentação, regulagens operacionais e características físicas do produto processado.

4. Principais Componentes

Os conjuntos de espirais gravitacionais normalmente são compostos por:

• Caixa de alimentação;

• Helicoide distribuidor;

• Canais espirais de classificação;

• Estrutura de sustentação;

• Calhas de coleta;

• Divisores de produto;

• Sistema de regulagem;

• Portas de inspeção (nos modelos enclausurados);

• Passarelas de manutenção (quando aplicável).

5. Evolução dos Espirais Gravitacionais

Os espirais gravitacionais passaram por importantes evoluções construtivas ao longo dos anos, buscando melhorar a acessibilidade, a segurança operacional e a facilidade de manutenção.

Nas instalações mais antigas, os conjuntos eram montados em linhas duplas posicionadas lado a lado, sem espaço interno para circulação. Essa configuração dificultava inspeções, limpezas e intervenções mecânicas.

Nos projetos mais modernos, tornou-se comum a utilização de passarelas centrais entre as linhas de espirais, permitindo acesso seguro aos componentes internos para regulagens, limpeza e manutenção.

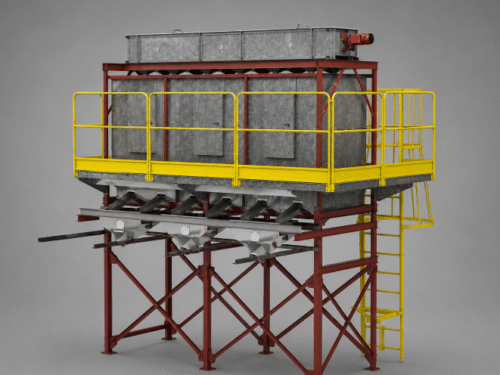

Outra evolução importante foi a adoção de conjuntos enclausurados por caixas metálicas equipadas com portas de inspeção, proporcionando melhor organização da instalação, maior segurança operacional e facilidade de acesso aos pontos de inspeção.

6. Formas Construtivas dos Conjuntos de Espirais

Os conjuntos de espirais gravitacionais podem ser fabricados em diferentes configurações construtivas.

Linha Simples

A configuração em linha simples utiliza uma única fileira de espirais alimentada por uma caixa de distribuição equipada com helicoide alimentador.

Pode ser fornecida nas versões:

• Aberta;

• Enclausurada com portas de inspeção.

Essa configuração é normalmente aplicada em unidades de menor capacidade produtiva.

Linha Dupla

A configuração em linha dupla utiliza duas fileiras paralelas de espirais, permitindo maior capacidade de processamento.

Os conjuntos podem ser fornecidos com:

• Helicoide simples;

• Helicoide duplo.

Também podem ser construídos nas versões:

• Aberta;

• Enclausurada.

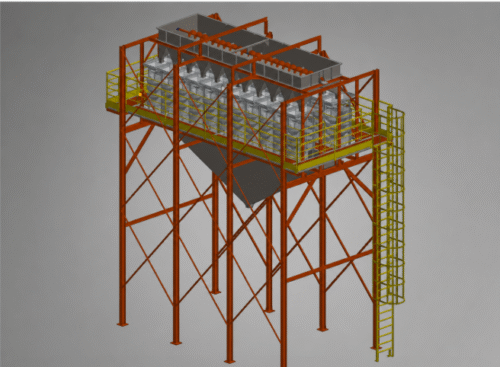

Nos projetos modernos, é comum a utilização de passarela central de manutenção entre as linhas, proporcionando melhor acesso operacional e maior segurança durante as inspeções.

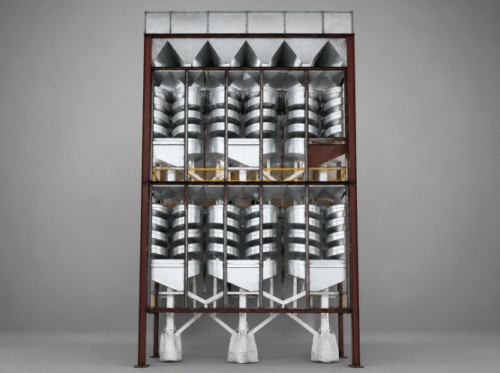

Linha Sobreposta (feijão)

A configuração em linha sobreposta utiliza dois conjuntos de espirais instalados verticalmente, um acima do outro.

Essa solução é amplamente empregada em unidades de beneficiamento de feijão destinadas à remoção de sementes de soja misturadas ao produto.

Nesse sistema, o feijão percorre sucessivamente dois conjuntos de espirais gravitacionais, realizando uma dupla classificação. O produto que sai do primeiro conjunto alimenta diretamente o segundo conjunto instalado logo abaixo.

A principal vantagem dessa configuração é a redução ou eliminação do repasse, aumentando a eficiência da separação e melhorando a pureza final do produto.

Além do ganho de qualidade, a linha sobreposta permite melhor aproveitamento da altura disponível na UBS e reduz a necessidade de equipamentos complementares para retrabalho do material.

Essa configuração é frequentemente utilizada em linhas de beneficiamento de feijão onde a presença de grãos de soja constitui um dos principais contaminantes do produto final.

7. Configurações e Capacidades de Produção

Os espirais gravitacionais são dimensionados principalmente em função da capacidade produtiva da unidade de beneficiamento.

Cada máquina ou de espiral gravitacional ou módulos de espiral dupla é composta por dois canais espirais trabalhando em conjunto na separação das sementes.

No mercado, é comum que esse conjunto de dois espirais seja denominado simplesmente de uma máquina.

A capacidade média de processamento é de aproximadamente 16 sacas por hora (base semente soja) por máquina, podendo variar conforme a cultura e as características do produto.

As configurações mais comuns são:

• 1 máquina (2 espirais) — aproximadamente 16 sacas/hora;

• 2 máquinas (4 espirais) — aproximadamente 32 sacas/hora;

• 4 máquinas (8 espirais) — aproximadamente 64 sacas/hora;

• 6 máquinas (12 espirais) — aproximadamente 96 sacas/hora;

• 8 máquinas (16 espirais) — aproximadamente 128 sacas/hora;

• 10 máquinas (20 espirais) — aproximadamente 160 sacas/hora.

Atualmente, uma caixa padrão normalmente abriga 8 espirais, equivalentes a 4 máquinas de espiral gravitacional.

A quantidade de máquinas é definida em função da capacidade global da UBS, do tipo de semente processada e do volume de produção desejado.

8. Aplicações Industriais

Os espirais gravitacionais são amplamente utilizados em:

• Unidades de beneficiamento de sementes de soja;

• Unidades de beneficiamento de sementes de feijão;

• Classificação de diversas sementes especiais.

Normalmente o equipamento atua após as etapas de pré-limpeza e classificação por tamanho, contribuindo para a padronização física dos lotes.

9. Benefícios e Vantagens

Entre os principais benefícios proporcionados pelo espiral gravitacional destacam-se:

• Maior uniformidade dos lotes;

• Remoção de sementes deformadas;

• Melhoria da qualidade física das sementes;

• Melhor desempenho na semeadura;

• Valorização comercial do produto.

Entre as vantagens do equipamento podem ser citadas:

• Baixo consumo energético;

• Simplicidade operacional;

• Baixa manutenção;

• Longa vida útil;

• Facilidade de integração às UBS;

• Ausência de sistemas complexos de acionamento.

10. Cuidados ao Comprar um Espiral Gravitacional Usado

Na aquisição de equipamentos usados, recomenda-se avaliar:

• Estado de conservação dos canais espirais;

• Desgaste dos helicoides distribuidores;

• Integridade estrutural da torre;

• Presença de corrosão;

• Estado das caixas de distribuição;

• Condições das portas de inspeção;

• Estado das passarelas de manutenção;

• Histórico de manutenção do equipamento.

Também é importante verificar a disponibilidade de peças de reposição e possíveis adaptações realizadas ao longo da vida útil do conjunto.

11. Critérios de Seleção e Compra

A seleção de um espiral gravitacional deve considerar:

• Capacidade da UBS;

• Cultura a ser processada;

• Volume de produção desejado;

• Espaço disponível para instalação;

• Configuração construtiva do conjunto;

• Facilidade de manutenção;

• Possibilidade de expansão futura da unidade.

O correto dimensionamento do equipamento contribui diretamente para a eficiência operacional e para a qualidade final das sementes beneficiadas.

Considerações Finais

A espiral gravitacional permanece como uma das soluções mais simples, econômicas e eficientes para classificação de sementes de soja e separação de misturas de soja e feijão.

Sua robustez, baixo custo operacional e facilidade de integração fazem com que o equipamento continue presente em inúmeras Unidades de Beneficiamento de Sementes em todo o Brasil.
