Artigo Técnico: Caldeiras Industriais – Tipos, Funcionamento, Aplicações e Aspectos Técnicos

1. O QUE É UMA CALDEIRA INDUSTRIAL?

A caldeira industrial é um equipamento destinado à geração de vapor através do aquecimento da água utilizando uma fonte térmica proveniente da queima de combustíveis ou outras fontes de energia.

O vapor gerado é utilizado em diversos processos industriais, geração de energia, aquecimento e aplicações térmicas.

As caldeiras estão presentes em praticamente todos os segmentos industriais, sendo consideradas equipamentos fundamentais para inúmeras operações produtivas.

2. HISTÓRICO DAS CALDEIRAS

O desenvolvimento das caldeiras ocorreu durante a Revolução Industrial, principalmente a partir do século XVIII, com a expansão das máquinas a vapor.

O aperfeiçoamento das caldeiras permitiu:

• A mecanização industrial
• O surgimento das locomotivas
• O desenvolvimento da navegação a vapor
• A geração de energia elétrica
• A expansão das grandes indústrias

Com o avanço tecnológico, as caldeiras evoluíram significativamente em:

• Segurança operacional
• Eficiência térmica
• Pressão de trabalho
• Automação
• Controle ambiental
• Capacidade de produção de vapor

Atualmente existem caldeiras de pequeno porte até unidades gigantescas utilizadas em usinas termelétricas e grandes plantas industriais.

3. TERMOS POPULARES E APELIDOS HISTÓRICOS DAS CALDEIRAS

Ao longo da história industrial brasileira, diversos equipamentos a vapor passaram a receber nomes populares e apelidos regionais.

Muitos desses termos ainda são utilizados no meio rural, agroindustrial e madeireiro.

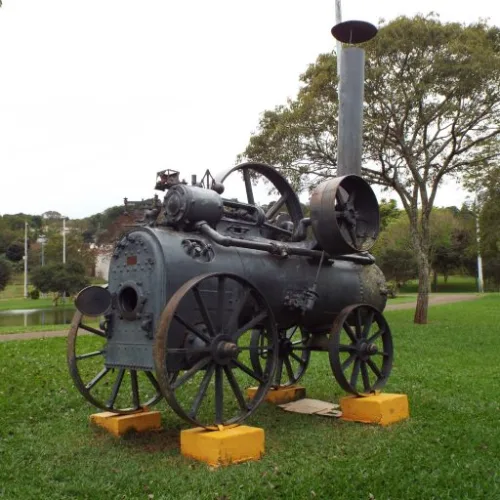

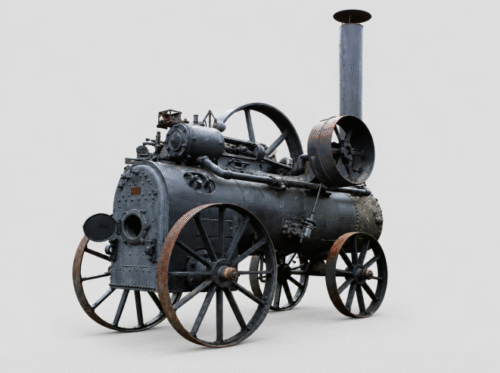

3.1 Locomóvel

O locomóvel era uma caldeira a vapor montada sobre rodas, muito utilizada no início do século XX.

Esses equipamentos podiam ser rebocados por bois, tratores ou caminhões e eram empregados para fornecer energia mecânica em locais sem eletrificação.

Aplicações comuns

• Serrarias antigas
• Moendas de cana
• Beneficiamento agrícola
• Britadores de pedra
• Máquinas estacionárias

O locomóvel teve grande importância no desenvolvimento industrial e agrícola do interior do Brasil.

3.2 Maria-Fumaça

“Maria-fumaça” é o nome popular associado às antigas locomotivas a vapor ferroviárias.

Com o tempo, o termo passou também a ser utilizado popularmente para identificar equipamentos antigos movidos a vapor ou caldeiras de grande emissão de fumaça.

O apelido tornou-se um símbolo da era do vapor no Brasil.

3.3 Caldeirão

“Caldeirão” é uma expressão popular muito utilizada para descrever caldeiras menores ou sistemas antigos de aquecimento.

O termo era comum em:

• Engenhos de açúcar
• Cozinhas industriais antigas
• Produção artesanal
• Sistemas com fornalha de alvenaria

Em muitas regiões, o nome ainda é utilizado informalmente para qualquer equipamento gerador de calor ou vapor.

4. PRINCÍPIO DE FUNCIONAMENTO

A caldeira funciona através da transferência de calor para a água, produzindo vapor sob pressão.

4.1 Processo Básico

1. O combustível é queimado na fornalha
2. O calor gerado aquece superfícies metálicas
3. A água absorve calor
4. Ocorre a vaporização
5. O vapor é acumulado e distribuído para consumo

5. PRINCIPAIS COMPONENTES DE UMA CALDEIRA

Uma caldeira industrial normalmente possui:

• Fornalha
• Tubulações
• Corpo de pressão
• Câmara de combustão
• Chaminé
• Queimadores
• Ventiladores
• Bombas de alimentação
• Válvulas de segurança
• Instrumentação
• Painel elétrico
• Sistema de tratamento de água

6. PRINCIPAIS TIPOS DE CALDEIRAS

Existem diversos tipos de caldeiras conforme sua construção e aplicação.

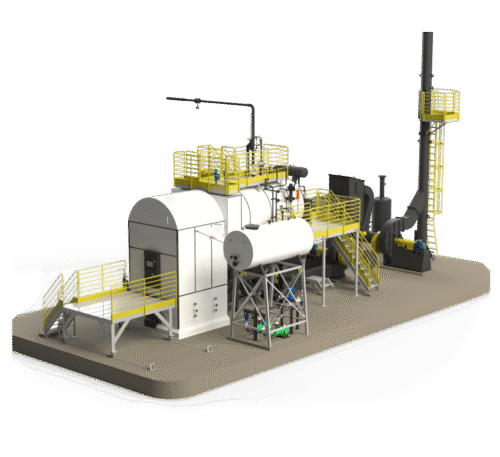

7. CALDEIRA FLAMOTUBULAR

A caldeira flamotubular é uma das mais tradicionais e utilizadas na indústria.

Nesse sistema, os gases quentes passam por dentro dos tubos e a água permanece ao redor.

7.1 Características

• Construção relativamente simples
• Menor custo inicial
• Fácil operação
• Muito utilizada em pequenas e médias indústrias

7.2 Aplicações

• Frigoríficos
• Laticínios
• Indústrias alimentícias
• Lavanderias industriais
• Hospitais
• Pequenas agroindústrias

7.3 Limitações

• Menor capacidade de produção
• Menor pressão operacional
• Menor eficiência em grandes demandas

8. CALDEIRA AQUATUBULAR

Nas caldeiras aquatubulares, a água circula dentro dos tubos e os gases quentes ficam externamente.

8.1 Características

• Elevada capacidade de produção
• Altas pressões de trabalho
• Maior eficiência térmica
• Construção mais complexa

8.2 Aplicações

• Usinas termelétricas
• Indústrias químicas
• Papel e celulose
• Siderurgia
• Grandes plantas industriais

8.3 Vantagens

• Maior produção de vapor
• Maior segurança em altas pressões
• Melhor rendimento térmico

9. CALDEIRA MISTA

A caldeira mista combina características flamotubulares e aquatubulares.

9.1 Aplicações

• Agroindústrias
• Secadores industriais
• Sistemas de cogeração
• Beneficiamento de grãos

10. CALDEIRA VERTICAL

São equipamentos compactos normalmente utilizados em pequenas demandas térmicas.

10.1 Características

• Menor ocupação de espaço
• Instalação simplificada
• Produção reduzida de vapor

11. CALDEIRA DE RECUPERAÇÃO

A caldeira de recuperação é um tipo especial de caldeira industrial projetada para aproveitar calor residual, gases quentes ou resíduos de processos industriais para geração de vapor e energia térmica.

Diferente das caldeiras convencionais, que queimam combustível diretamente para produzir calor, a caldeira de recuperação utiliza energia que seria desperdiçada no processo industrial.

Esse sistema é muito utilizado para aumentar eficiência energética, reduzir consumo de combustível e melhorar o aproveitamento térmico das indústrias.

PRINCÍPIO DE FUNCIONAMENTO

A caldeira de recuperação aproveita gases quentes provenientes de outros equipamentos ou processos industriais.

Processo básico

1. Um processo industrial gera gases quentes ou resíduos térmicos
2. Esses gases passam pela caldeira
3. O calor é transferido para a água
4. Ocorre geração de vapor
5. O vapor é utilizado na própria planta industrial

Em muitos casos, o sistema funciona sem necessidade de queimador principal.

PRINCIPAIS TIPOS DE CALDEIRAS DE RECUPERAÇÃO

1. Caldeira de Recuperação de Calor (HRSG)

Muito utilizada em:

• Usinas termelétricas
• Turbinas a gás
• Sistemas de cogeração

A sigla HRSG significa:

Heat Recovery Steam Generator.

Nesse sistema, os gases quentes da turbina geram vapor na caldeira.

2. Caldeira de Recuperação Química

Muito utilizada na indústria de papel e celulose.

Nesse processo, além da recuperação de calor, ocorre recuperação química de produtos utilizados no processo industrial.

CALDEIRA DE RECUPERAÇÃO NA INDÚSTRIA DE PAPEL E CELULOSE

É uma das aplicações mais conhecidas.

Nas fábricas de celulose, o licor negro gerado no cozimento da madeira é queimado na caldeira de recuperação.

Funções principais

• Geração de vapor
• Geração de energia elétrica
• Recuperação de produtos químicos
• Redução de resíduos industriais

Essas caldeiras estão entre as maiores e mais complexas do setor industrial.

PRINCIPAIS VANTAGENS

Eficiência energética

Aproveita energia que seria desperdiçada.

Redução de consumo de combustível

Diminui necessidade de combustíveis adicionais.

Sustentabilidade

Reduz emissões e melhora eficiência ambiental.

Cogeração de energia

Permite produção simultânea de:

• Vapor
• Energia elétrica

PRINCIPAIS APLICAÇÕES

• Papel e celulose
• Usinas termelétricas
• Siderurgia
• Petroquímica
• Fertilizantes
• Cimenteiras
• Cogeração industrial

DIFERENÇA ENTRE CALDEIRA CONVENCIONAL E CALDEIRA DE RECUPERAÇÃO

PRESSÃO E CAPACIDADE

As caldeiras de recuperação podem operar em:

• Baixa pressão
• Média pressão
• Alta pressão

Grandes unidades industriais podem produzir centenas de toneladas de vapor por hora.

COMPLEXIDADE OPERACIONAL

Esses sistemas normalmente possuem:

• Elevada automação
• Instrumentação avançada
• Controle térmico complexo
• Alto nível de segurança operacional

IMPORTÂNCIA ECONÔMICA

As caldeiras de recuperação possuem grande importância econômica porque reduzem significativamente o custo energético das indústrias.

Em muitas plantas modernas, a recuperação de energia tornou-se fundamental para competitividade industrial.

CURIOSIDADE

As gigantescas caldeiras de recuperação das indústrias de papel e celulose estão entre os equipamentos industriais mais caros e complexos em operação no Brasil.

Algumas plantas conseguem gerar praticamente toda sua energia elétrica utilizando vapor produzido nesses sistemas.

CONSIDERAÇÕES FINAIS

A caldeira de recuperação é um equipamento estratégico para eficiência energética industrial.

Seu principal diferencial é transformar calor residual e resíduos de processo em energia útil, reduzindo desperdícios e aumentando a competitividade das indústrias.

Atualmente, essas caldeiras são consideradas fundamentais em grandes plantas industriais modernas voltadas para sustentabilidade, cogeração e redução de custos energéticos.

11. CALDEIRAS POR NÚMERO DE PASSES

Os “passes” representam quantas vezes os gases quentes percorrem o interior da caldeira antes de serem expulsos pela chaminé.

12. CALDEIRA DE 2 PASSES

12.1 Características

• Construção mais simples
• Menor custo
• Eficiência térmica inferior

13. CALDEIRA DE 3 PASSES

É uma das configurações mais utilizadas atualmente.

13.1 Vantagens

• Melhor aproveitamento térmico
• Maior eficiência
• Menor consumo de combustível

14. CALDEIRA DE 4 PASSES OU MAIS

Utilizadas em aplicações de maior eficiência térmica.

14.1 Características

• Maior troca térmica
• Menor temperatura de saída dos gases
• Melhor rendimento energético

15. PRINCIPAIS COMBUSTÍVEIS UTILIZADOS

As caldeiras podem operar com diversos combustíveis.

15.1 Biomassa

Muito utilizada no Brasil.

Exemplos

• Cavaco de madeira
• Serragem
• Casca de arroz
• Bagaço de cana
• Lenha
• Pellets

15.2 Gás Natural

• Combustão limpa
• Alta automação
• Menor geração de resíduos

15.3 Óleo Combustível

Muito utilizado historicamente em indústrias.

15.4 GLP

Aplicado em pequenas e médias instalações.

15.5 Carvão Mineral

Mais comum em grandes plantas térmicas.

16. FORMAS CONSTRUTIVAS

As caldeiras podem apresentar diferentes configurações construtivas.

16.1 Horizontal

Mais comum em modelos flamotubulares.

16.2 Vertical

Utilizada em pequenos sistemas.

16.3 Modular

Permite ampliação gradual da capacidade.

16.4 Compacta

Sistemas pré-montados de rápida instalação.

17. PRESSÃO DE TRABALHO

A pressão operacional varia conforme a aplicação industrial.

Grandes usinas podem operar com pressões extremamente elevadas.

18. PRODUÇÃO DE VAPOR

A capacidade é normalmente medida em:

• kg vapor/hora
• ton vapor/hora

Exemplos

19. APLICAÇÕES DAS CALDEIRAS

As caldeiras são utilizadas em inúmeros segmentos industriais.

19.1 Agroindústrias

• Frigoríficos
• Fábricas de ração
• Beneficiamento de grãos
• Usinas sucroenergéticas

19.2 Indústrias Alimentícias

• Pasteurização
• Cozimento
• Esterilização

19.3 Papel e Celulose

Grande consumo de vapor industrial.

19.4 Química e Petroquímica

Processos térmicos industriais.

19.5 Geração de Energia

Usinas termelétricas e cogeração.

20. SISTEMAS AUXILIARES IMPORTANTES

Uma caldeira necessita de diversos sistemas complementares:

• Tratamento de água
• Desaerador
• Bombas
• Exaustão
• Ventilação forçada
• Automação
• Instrumentação
• Sistema de segurança

21. TRATAMENTO DE ÁGUA

O tratamento da água é fundamental para evitar:

• Incrustações
• Corrosão
• Perda de eficiência
• Explosões

22. SEGURANÇA OPERACIONAL

Caldeiras são equipamentos de alto risco operacional.

Falhas podem provocar:

• Explosões
• Incêndios
• Vazamentos de vapor
• Acidentes graves

Por isso, o controle operacional é extremamente rigoroso.

23. PRINCIPAIS NORMAS REGULAMENTADORAS

No Brasil, a principal norma é a NR-13.

23.1 NR-13

A NR-13 regulamenta:

• Projeto
• Operação
• Inspeção
• Manutenção
• Segurança de caldeiras e vasos de pressão

23.2 Outras Normas Importantes

• ASME
• ABNT
• Normas ambientais estaduais
• Normas de emissão atmosférica

24. LICENÇAS E DOCUMENTAÇÃO

Uma caldeira normalmente exige:

• Licenciamento ambiental
• Projeto técnico
• ART
• Prontuário da caldeira
• Relatórios de inspeção
• Teste hidrostático
• Registro operacional

25. RESPONSABILIDADE TÉCNICA

A operação e inspeção exigem profissionais habilitados.

25.1 Responsáveis Comuns

• Engenheiro mecânico
• Engenheiro de segurança
• Operador habilitado NR-13

26. LIVROS E REGISTROS OBRIGATÓRIOS

A legislação exige documentação específica.

26.1 Livro de Operação

Registro diário de funcionamento.

26.2 Prontuário da Caldeira

Documento técnico obrigatório contendo:

• Dados construtivos
• Pressões
• Materiais
• Histórico de inspeções

26.3 Relatórios de Inspeção

Emitidos por profissional habilitado.

27. EFICIÊNCIA TÉRMICA

A eficiência depende de diversos fatores:

• Tipo de combustível
• Número de passes
• Isolamento térmico
• Controle de combustão
• Estado de manutenção

28. CONTROLE AMBIENTAL

As caldeiras modernas possuem sistemas para controle de emissões.

Exemplos

• Lavadores de gases
• Multiciclones
• Filtros manga
• Precipitadores

29. CUIDADOS AO COMPRAR UMA CALDEIRA USADA

Ao avaliar uma caldeira usada é fundamental verificar:

• Estado estrutural
• Histórico de inspeções
• Documentação NR-13
• Espessura das chapas
• Estado da fornalha
• Condições dos tubos
• Vazamentos
• Sistema de automação
• Capacidade real de produção

30. PRINCIPAIS FABRICANTES DE CALDEIRAS

No Brasil destacam-se fabricantes como:

• Ata
• H Bremer
• Icavi
• Tec Calor
• Caldeiras Batista
• Mebrafe

No cenário internacional:

• Babcock & Wilcox
• Miura America

31. CURIOSIDADES SOBRE CALDEIRAS

31.1 Maior Caldeira em Operação no Brasil

As maiores caldeiras do Brasil estão instaladas principalmente em:

• Usinas termelétricas
• Plantas petroquímicas
• Grandes fábricas de papel e celulose
• Usinas sucroenergéticas

Algumas unidades operam produzindo centenas de toneladas de vapor por hora em pressões extremamente elevadas.

A caldeira de recuperação da Bracell opera com uma pressão de 115 bar e possui uma capacidade de produção de 2.000 toneladas de vapor por hora

31.2 Explosões Históricas

No passado, explosões de caldeiras foram relativamente comuns devido à ausência de normas modernas de segurança.

Esses acidentes impulsionaram o desenvolvimento das regulamentações atuais.

32. CONSIDERAÇÕES FINAIS

As caldeiras industriais são equipamentos fundamentais para inúmeros processos produtivos, geração de energia e aplicações térmicas.

A escolha correta da tecnologia depende de diversos fatores:

• Tipo de combustível
• Pressão necessária
• Produção de vapor
• Eficiência térmica
• Aplicação industrial
• Custos operacionais

Além disso, aspectos como segurança, manutenção, documentação e conformidade com a NR-13 são indispensáveis para operação segura e eficiente.

33. Fale com a Granelli

Precisa adquirir, vender ou avaliar uma Caldeira Industrial?

A equipe da Granelli – Ativos Industriais está pronta para ajudar você com total segurança e transparência.

👉 Clique no link abaixo, veja todas as ofertas e fale com nossos corretores:

http://www.granelli.com.br/ofertas/caldeiras

👉 Ou entre em contato conosco preenchendo o formulário abaixo.
